角ドームタイプ

アルミ枠 ドーム固定 TD2K

  • 耐火仕様
  • アルミ枠

角ドームのスタンダードタイプ

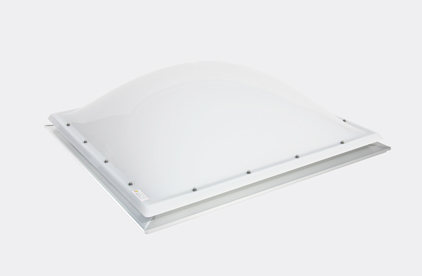

アルミ枠 ドーム固定 TD2K 製品外観

既存メーカーも含め、現在最も広く使用されているドーム固定式トップライトです。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 1600 2000
A:呼称寸法 □600 □900 □1300 □1600 □2000
B:外形寸法 □780 □1080 □1480 □1780 □2180
C:ドーム高さ 160 250 350 450 500
D:仕上開口寸法 □550 □850 □1250 □1550 □1950
ガラス寸法 □580 □880 □1280 1580×774
(2枚)
□974
(4枚)

質量・採光面積表[単位:質量(kg)、採光面積(㎡)]

サイズ 600 900 1300 1600 2000
質量 10 14 18 25 35
採光面積 0.29 0.7 1.53 2.25 3.47

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

標準納まり図[単位:mm]

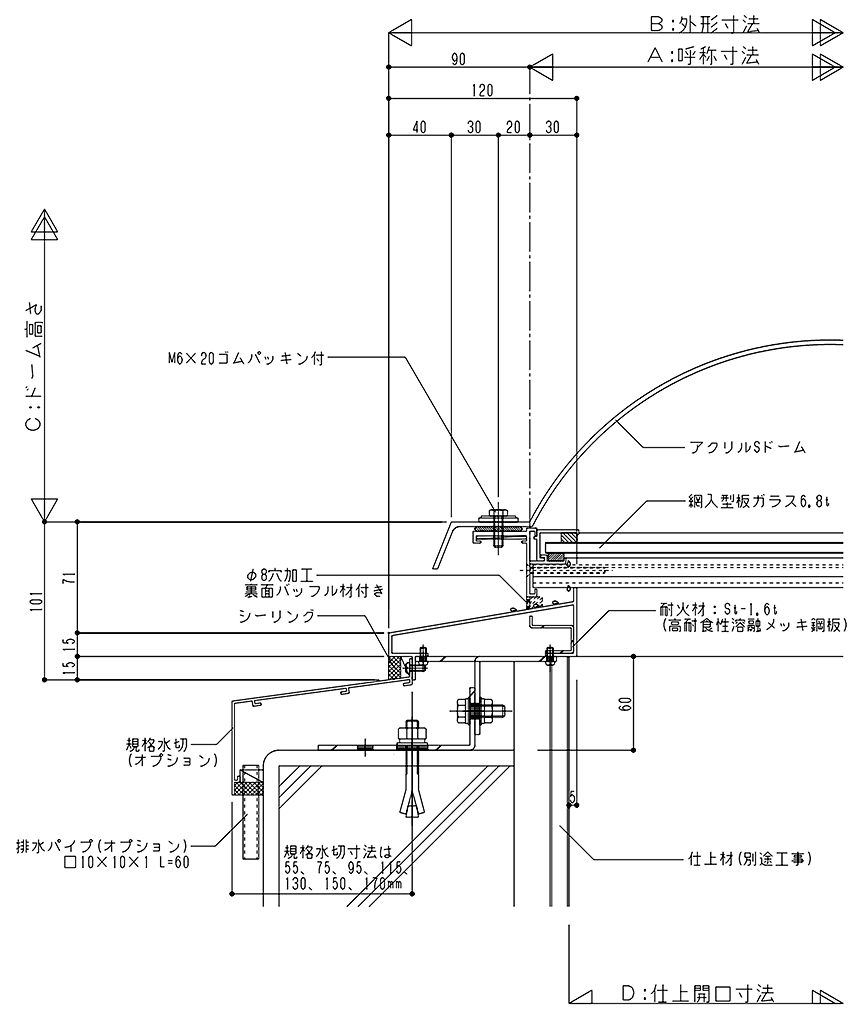

アルミ枠 ドーム固定 TD2K 標準納まり図

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 クリア片面マット
※1600以上のポリカーボネートドームは使用できません。
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
中空シート
