角ドームタイプ

高断熱

アルミ枠 ドーム固定 TD1K[高断熱]

  • 耐火仕様
  • アルミ枠
  • 高断熱H-4等級

角ドームの高断熱タイプ(H-4等級)

アルミ枠 ドーム固定 TD1K[高断熱] 製品外観

規格ドームトップライトで業界初の、高断熱完全分割フレーム構造とダブルドームの持つ基本断熱性を組み合わせる事で本格的高断熱性能を発揮させ、結露防止、省エネルギーを徹底して追求しました。ダブルドームを使用した場合の断熱性能はJIS H-4等級を取得しているので断熱性を必要とする様々な施設でご使用頂けます。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 1600 2000
A:呼称寸法 □600 □900 □1300 □1600 □2000
B:外形寸法 □790 □1090 □1490 □1790 □2190
C:ドーム高さ 160 250 350 450 500
D:仕上開口寸法 □540 □840 □1240 □1540 □1940
ガラス寸法 □590 □890 □1290 1590×779
(2枚)
□979
(4枚)

質量・採光面積表[単位:質量(kg)、採光面積(㎡)]

サイズ 600 900 1300 1600 2000
質量 17 25 36 48 64
採光面積 0.28 0.68 1.51 2.22 3.44

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

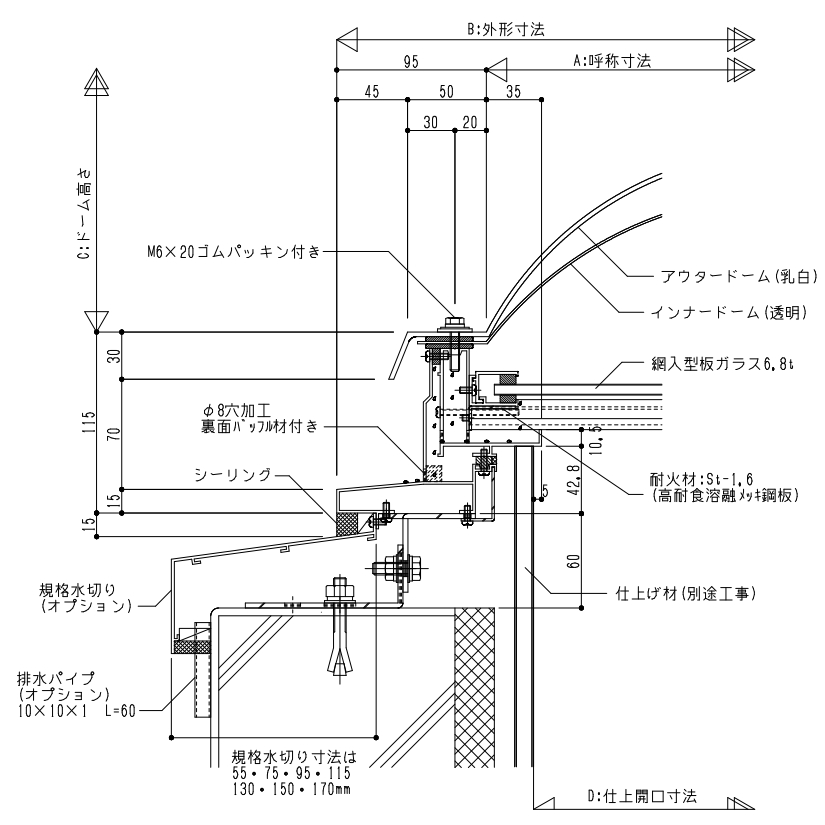

標準納まり図[単位:mm]

アルミ枠 ドーム固定 TD1K[高断熱] 標準納まり図

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 クリア片面マット
※1600以上のポリカーボネートドームは使用できません。
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
中空シート
