角ドームタイプ
アルミ枠 ドーム片側開閉 TD2H
- 耐火仕様
- アルミ枠
角ドームのスタンダードタイプ
ドーム片側開閉トップライトです。一般性能を十分に発揮し、コストダウンを追及しました。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

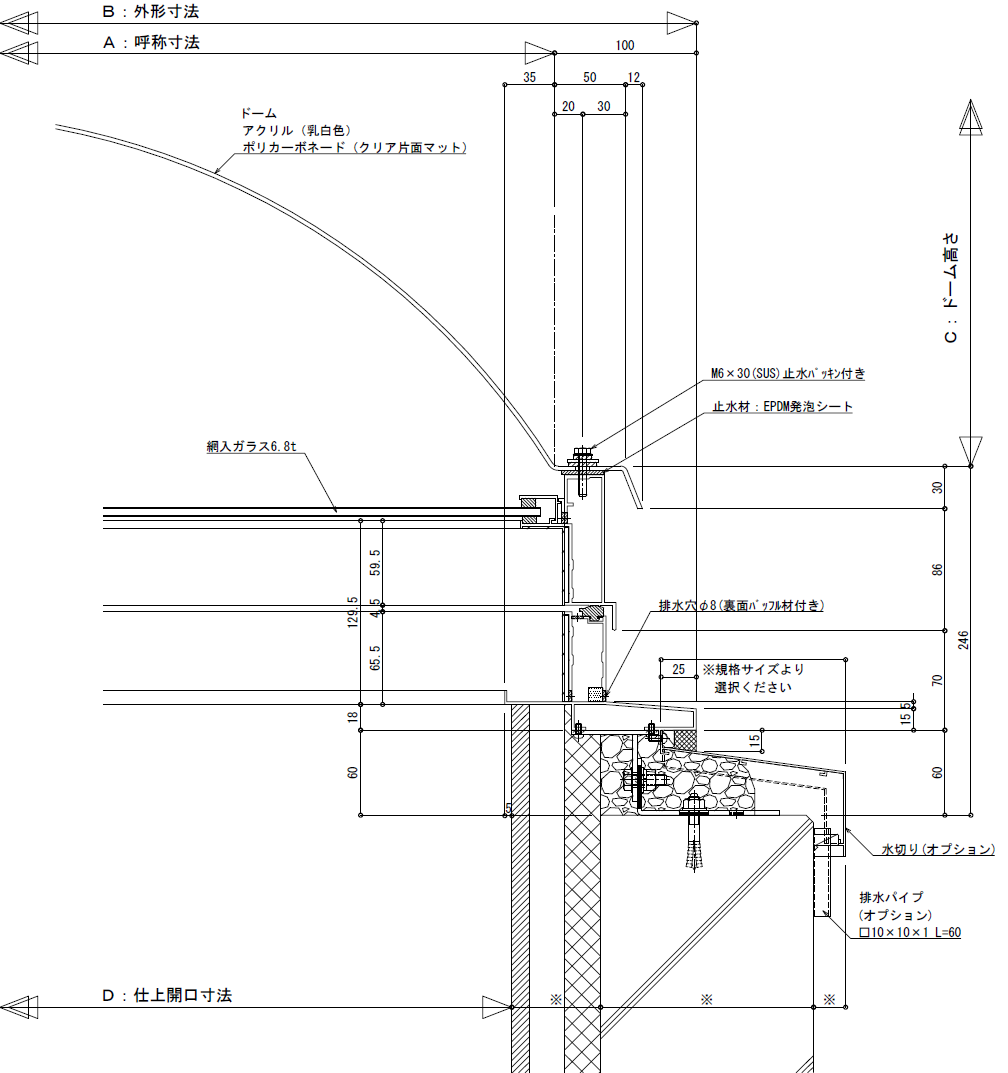

断面図 (右クリックを押して保存先を指定してダウンロードして下さい)
| 図面名 | DXF | DWG | |
|---|---|---|---|
| 姿図 | 姿図・断面図一括 ↓ |
姿図・断面図一括 ↓ |
|
| 基本断面図 | DXF | DWG | |
| オプション | DXF | DWG |
規格表［単位：mm］
| サイズ | 600※受注生産 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | □600 | □900 | □1300 |
| B：外形寸法 | □800 | □1100 | □1500 |
| C：ドーム高さ | 160 | 250 | 350 |
| D：仕上開口寸法 | □530 | □830 | □1230 |
| ガラス寸法 | □540 | □840 | □1240 |
質量・採光面積表［単位:質量(kg)、採光面積(㎡)］
| サイズ | 600※受注生産 | 900 | 1300 |
|---|---|---|---|
| 質量 | 31 | 40 | 51 |
| 採光面積 | 0.28 | 0.68 | 1.51 |
※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。
標準納まり図［単位：mm］
仕様
| アクリドーム | 材質 | アクリル樹脂 |
|---|---|---|
| 色調 | 乳白色 | |
| ポリカーボネートドーム | 材質 | ポリカーボネート樹脂 |
| 色調 | クリア片面マット | |
| ※1600以上のポリカーボネートドームは使用できません。 | ||
| 枠仕様 | アルミニウム合金押出形材 アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。 |
|
| ガラス | 網入りガラス 6.8t（別途）※要防錆処理 | |
| 耐火仕様 | 高耐食溶融メッキ鋼板 1.6t | |
| オプション | 落下防止網 防虫網 防鳥網 中空シート 固定枠結露受け部樹脂カバー（防露用） |
|
