角ドームタイプ

ステンレス

ステンレス枠 ドーム固定 STDK

  • 耐火仕様
  • ステンレス枠

角ドームのステンレスタイプ

アルミシングルドーム固定 TD2K 製品外観

固定ドームのステンレス枠タイプです。高い耐候性と美しい外観が特徴です。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 1600 2000
A:呼称寸法 □600 □900 □1300 □1600 □2000
B:外形寸法 □756 □1056 □1456 □1756 □2156
C:ドーム高さ 160 250 350 450 500
D:仕上開口寸法 □560 □860 □1260 □1560 □1960
ガラス寸法 □580 □880 □1280 1580×773
(2枚)
□973
(4枚)

質量・採光面積表[単位:質量(kg)、採光面積(㎡)]

サイズ 600 900 1300 1600 2000
質量 10 14 18 25 35
採光面積 0.3 0.72 1.56 2.28 3.51

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

標準納まり図[単位:mm]

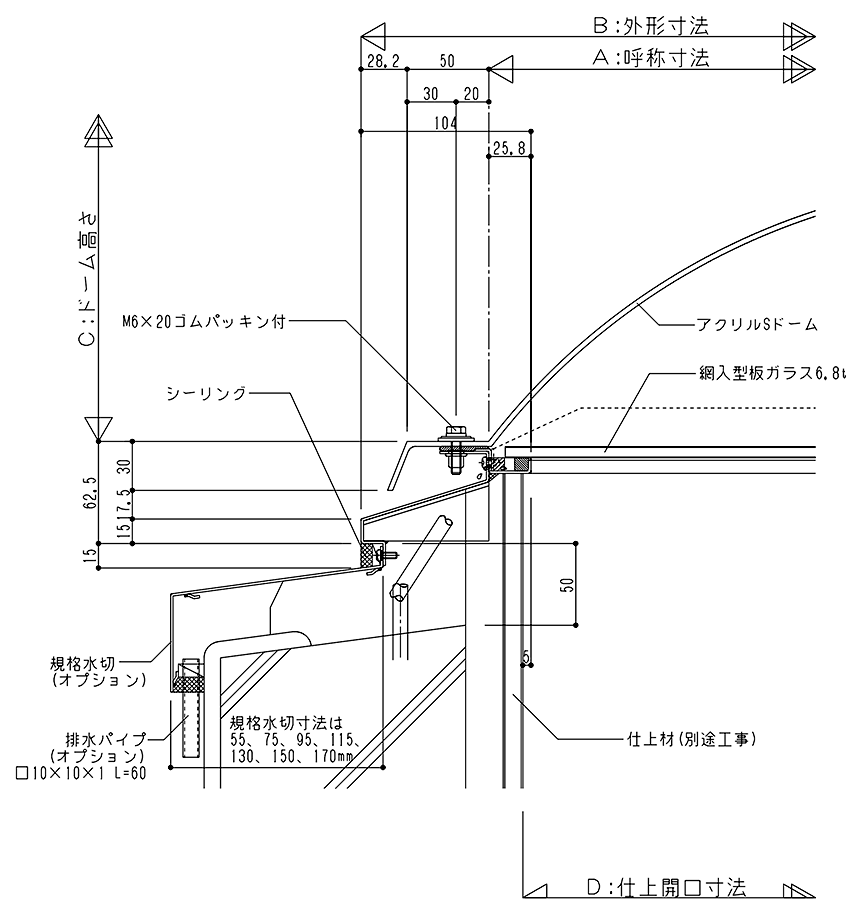

ステンレス枠 ドーム固定 STDK 標準納まり図

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 クリア片面マット
※1600以上のポリカーボネートドームは使用できません。
枠仕様 ステンレス  SUS304  ヘアライン仕上(標準)
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 ステンレス枠により標準で耐火仕様(耐火構造)となります。
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
中空シート
