L型ドームタイプ

アルミ枠 L型ドーム固定 TD2KL

  • 耐火仕様
  • 長尺
  • アルミ枠

長尺ドームのスタンダードタイプ

アルミ枠 L型ドーム固定 TD2KL 製品外観

固定ドームTD2Kの長尺タイプです。大量採光が可能で省エネ効果が見込めます。
ジョイントドーム方式なので長さに制限がありません。(長さ6mを越える場合は受注生産になります。)
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 2000
A:呼称寸法 600 900 1300 2000
B:外形寸法 780 1080 1480 2180
C:ドーム高さ 160 250 350 500
D:仕上開口寸法 550 850 1250 1950

※長手A:呼称寸法は2000、2500、3000、3500、4000、4500、5000、5500、6000が規格寸法となります。
上記以外のサイズも対応可能です。詳細は御相談ください。

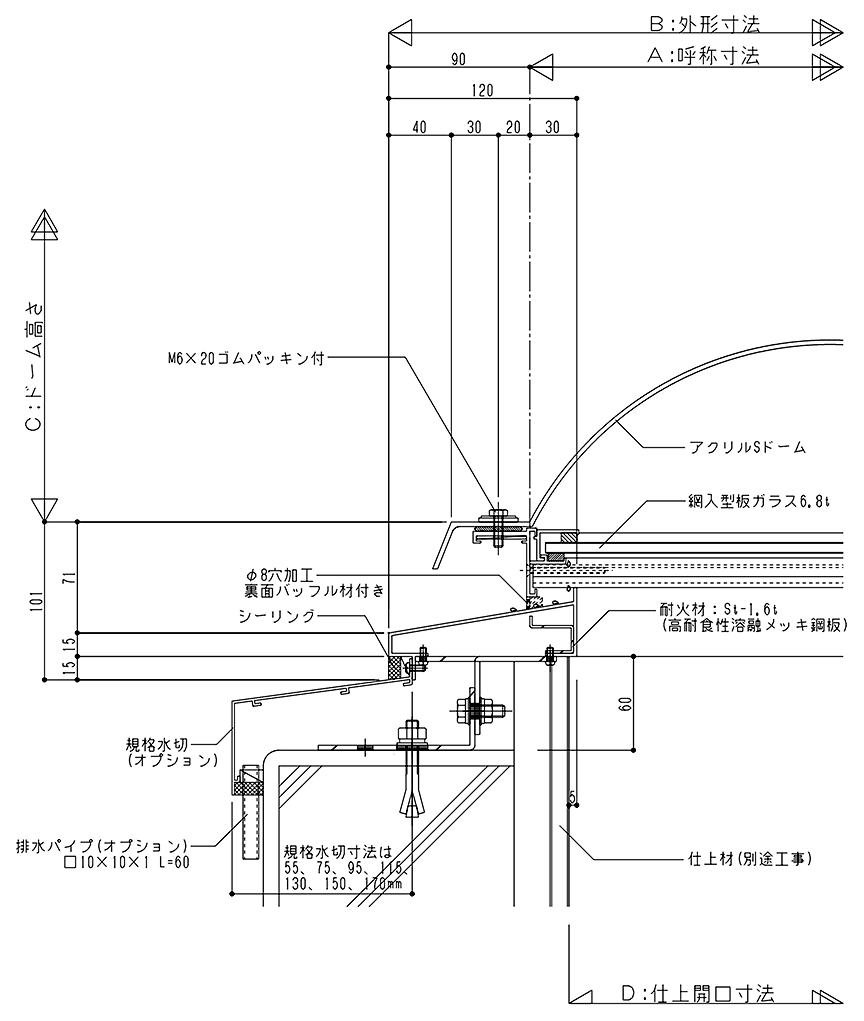

標準納まり図[単位:mm]

アルミ枠ドーム固定 TD2KL 標準納まり図

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 クリア片面マット
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
中空シート
