角ドームタイプ

BCJ評定品

ステンレス

ステンレス枠 ドーム上下可動 STD

  • 耐火仕様
  • ステンレス枠

角ドームのステンレスタイプ

ステンレス枠 ドーム上下可動 STD 製品外観

ドーム上下可動のステンレス枠タイプです。高い耐候性と美しい外観が特徴です。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 1600 2000
A:呼称寸法 □600 □900 □1300 □1600 □2000
B:外形寸法 □736.8 □1036.8 □1436.8 □1736.8 □2136.8
C:ドーム高さ 160 250 350 450 500
D:仕上開口寸法 □495 □795 □1195 □1495 □1895
ガラス寸法 □580 □880 □1280 1580×770
(2枚)
1980×970
(2枚)

質量・採光面積表[単位:質量(kg)、採光面積(㎡)]

サイズ 600 900 1300 1600 2000
質量 82 105 136 189 222
採光面積 0.23 0.61 1.40 2.09 3.35

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

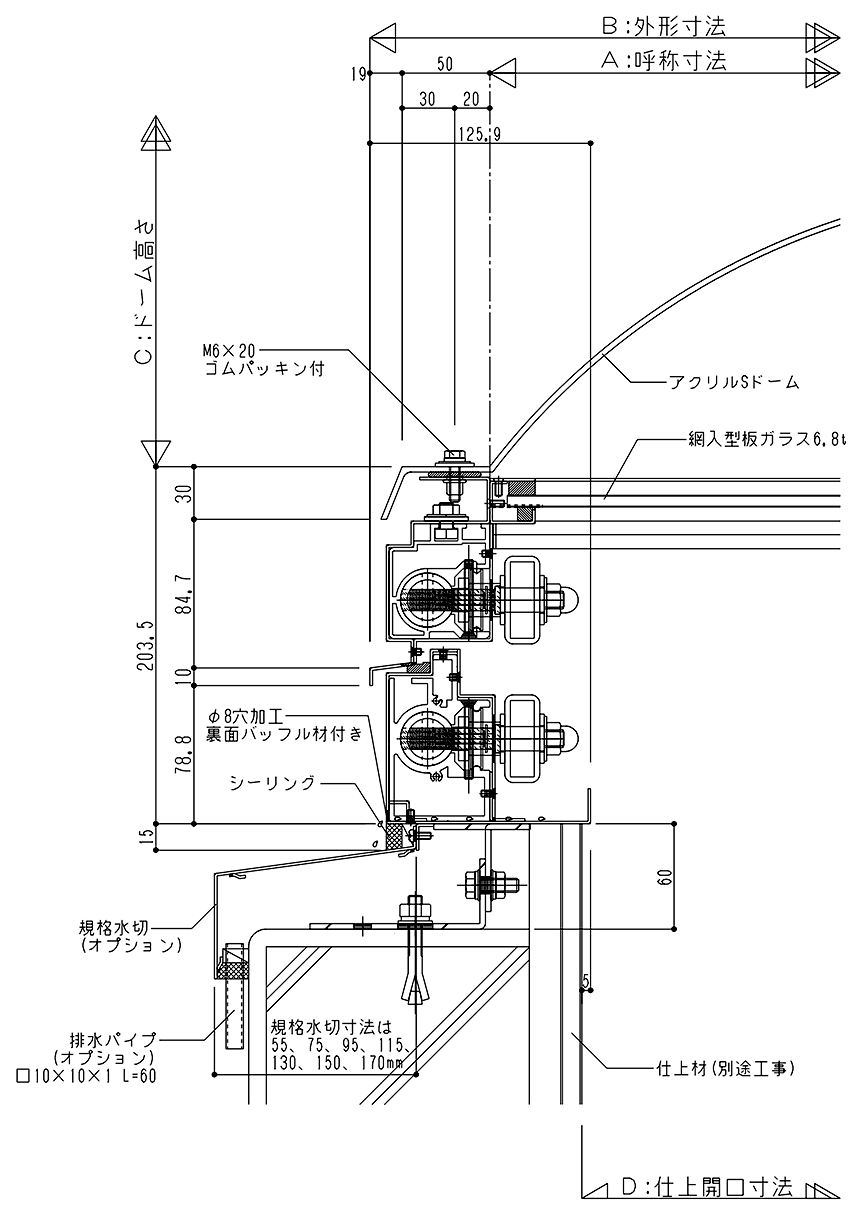

標準納まり図[単位:mm]

ステンレス枠 ドーム上下可動 STD 標準納まり図

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 クリア片面マット
※1600以上のポリカーボネートドームは使用できません。
枠仕様 ステンレス SUS304 ヘアライン仕上(標準)
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 ステンレス枠により標準で耐火仕様(耐火構造)となります。
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
中空シート
