L型ドームタイプ
BCJ評定品
ステンレス
ステンレス枠 L型ドーム上下可動 STDL
- 耐火仕様
- 長尺
- ステンレス枠
長尺ドームのステンレスタイプ
ドーム上下可動のステンレス長尺タイプです。高い耐候性と美しい外観が特徴です。長手方向長さは最大6mまで対応可能です。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 | 2000 |
|---|---|---|---|---|
| A：呼称寸法 | 600 | 900 | 1300 | 2000 |
| B：外形寸法 | 736.8 | 1036.8 | 1436.8 | 2136.8 |
| C：ドーム高さ | 160 | 250 | 350 | 500 |
| D：仕上開口寸法 | 495 | 795 | 1195 | 1895 |

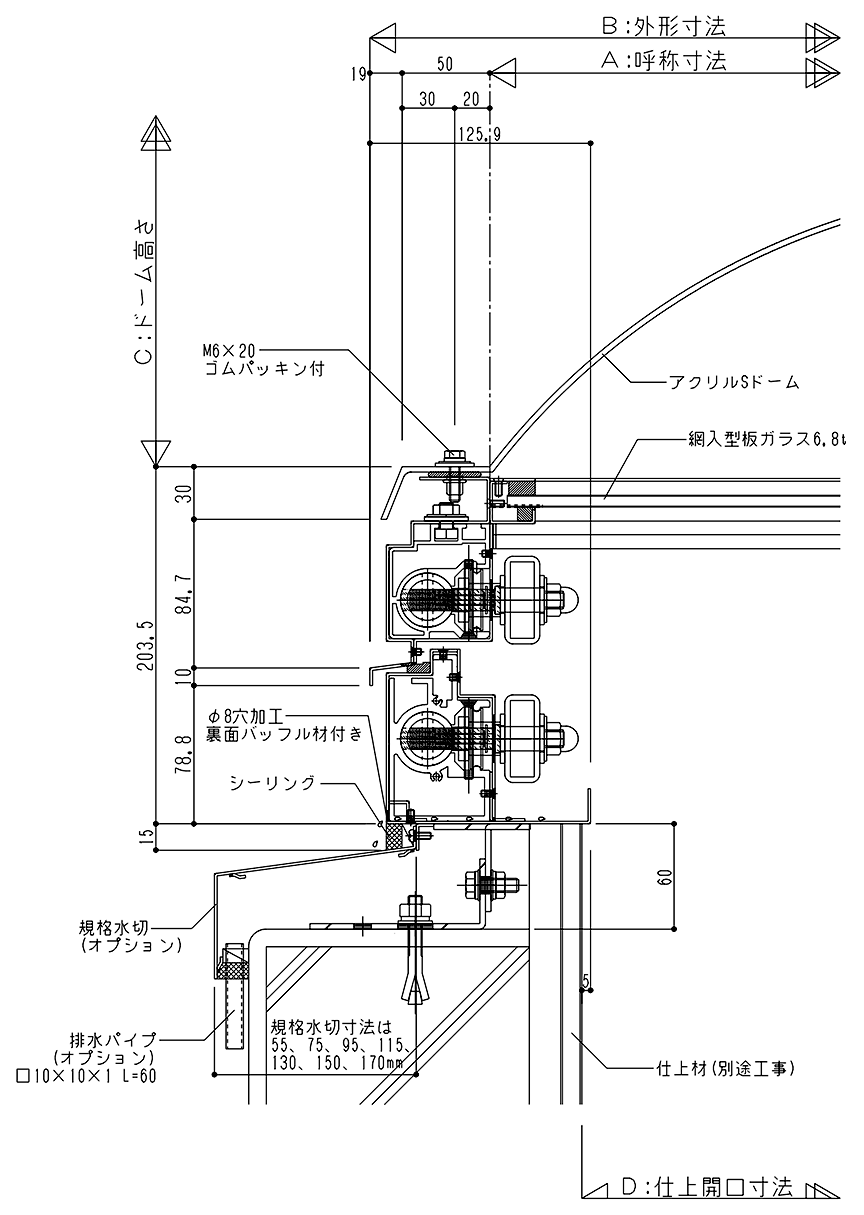

標準納まり図［単位：mm］
仕様
| アクリドーム | 材質 | アクリル樹脂 |
|---|---|---|
| 色調 | 乳白色 | |
| ポリカーボネートドーム | 材質 | ポリカーボネート樹脂 |
| 色調 | 乳白色 | |
| 枠仕様 | ステンレス SUS304 ヘアライン仕上（標準） | |
| ガラス | 網入りガラス 6.8t（別途）※要防錆処理 | |
| 耐火仕様 | ステンレス枠により標準で耐火仕様（耐火構造）となります。 | |
| オプション | 固定枠結露受け部樹脂カバー（防露用） 落下防止網 中空シート |
|
