角ドームタイプ
BCJ評定品
ステンレス
ステンレス枠 ドーム片側開閉 STDH
- 耐火仕様
- ステンレス枠
角ドームのステンレスタイプ
ドーム片側開閉のステンレス枠タイプです。高い耐候性と美しい外観が特徴です。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | □600 | □900 | □1300 |
| B：外形寸法 | 物件対応 | 物件対応 | 物件対応 |
| C：ドーム高さ | 160 | 250 | 350 |
| D：仕上開口寸法 | □550 | □850 | □1250 |
| ガラス寸法 | □600 | □900 | □1300 |
質量・採光面積表［単位:質量(kg)、採光面積(㎡)］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| 質量 | 30 | 42 | 57 |
| 採光面積 | 0.29 | 0.70 | 1.53 |
※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

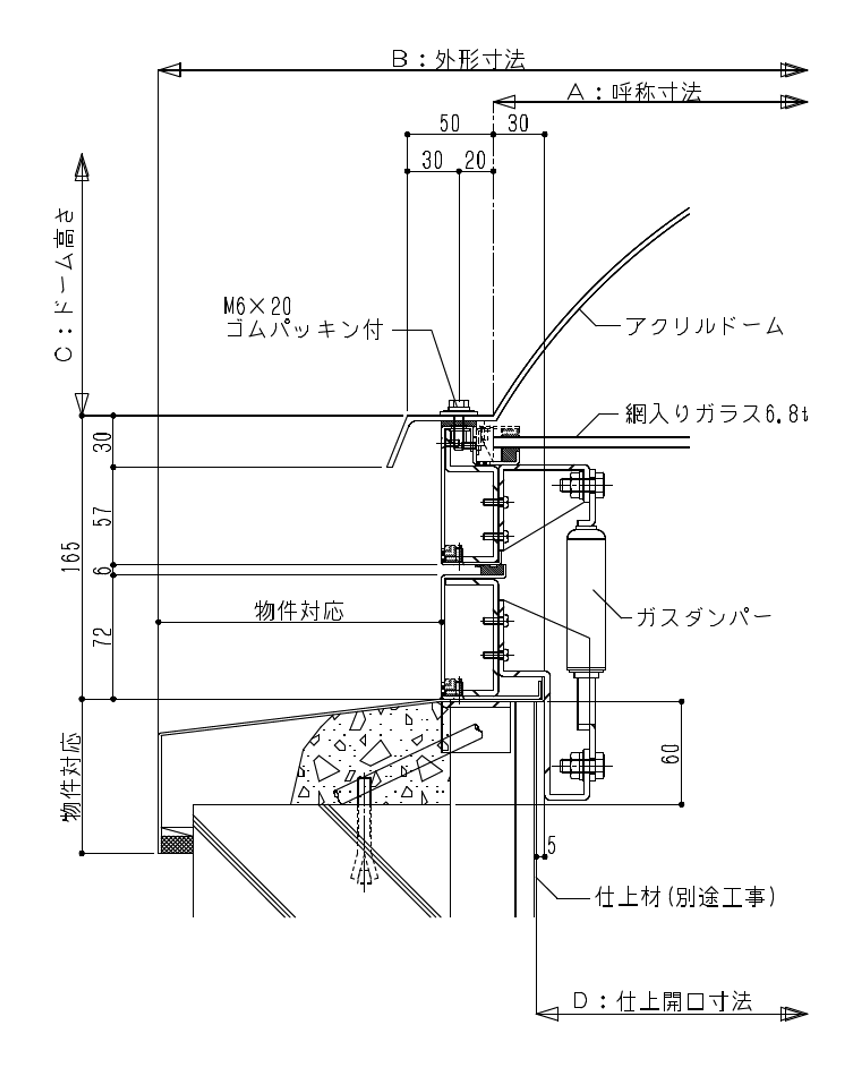

標準納まり図［単位：mm］
仕様
| アクリドーム | 材質 | アクリル樹脂 |
|---|---|---|
| 色調 | 乳白色 | |
| ポリカーボネートドーム | 材質 | ポリカーボネート樹脂 |
| 色調 | 乳白色 | |
| 枠仕様 | ステンレス SUS304 ヘアライン仕上（標準） | |
| ガラス | 網入りガラス 6.8t（別途）※要防錆処理 | |
| 耐火仕様 | ステンレス枠により標準で耐火仕様（耐火構造）となります。 | |
| オプション | 固定枠結露受け部樹脂カバー（防露用） 落下防止網 中空シート |
|
