四角錐タイプ
アルミ枠 45度四角錐固定 TF24K
- 耐火仕様
- アルミ枠
シール工法の四角錐
四角錐型の固定トップライトです。
一般性能を十分に発揮し、コストダウンを追及しました。サイズは2000×2000まで対応可能です。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 | 1600 | 2000 |
|---|---|---|---|---|---|
| A：呼称寸法 | □600 | □900 | □1300 | □1600 | □2000 |
| B：外形寸法 | □821.8 | □1121.8 | □1521.8 | □1821.8 | □2221.8 |
| 製品高さ | 453.5 | 603.5 | 803.5 | 953.5 | 1153.5 |
| C：仕上開口寸法 | □567.8 | □867.8 | □1267.8 | □1567.8 | □1967.8 |
※□1300以上のサイズに関してはお問合せください。
質量・採光面積表［単位:質量(kg)、採光面積(㎡)］
| サイズ | 600 | 900 | 1300 | 1600 | 2000 |
|---|---|---|---|---|---|
| 質量 | 27 | 35 | 47 | 55 | 97 |
| 採光面積 | 0.20 | 0.56 | 1.33 | 2.11 | 3.18 |
※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

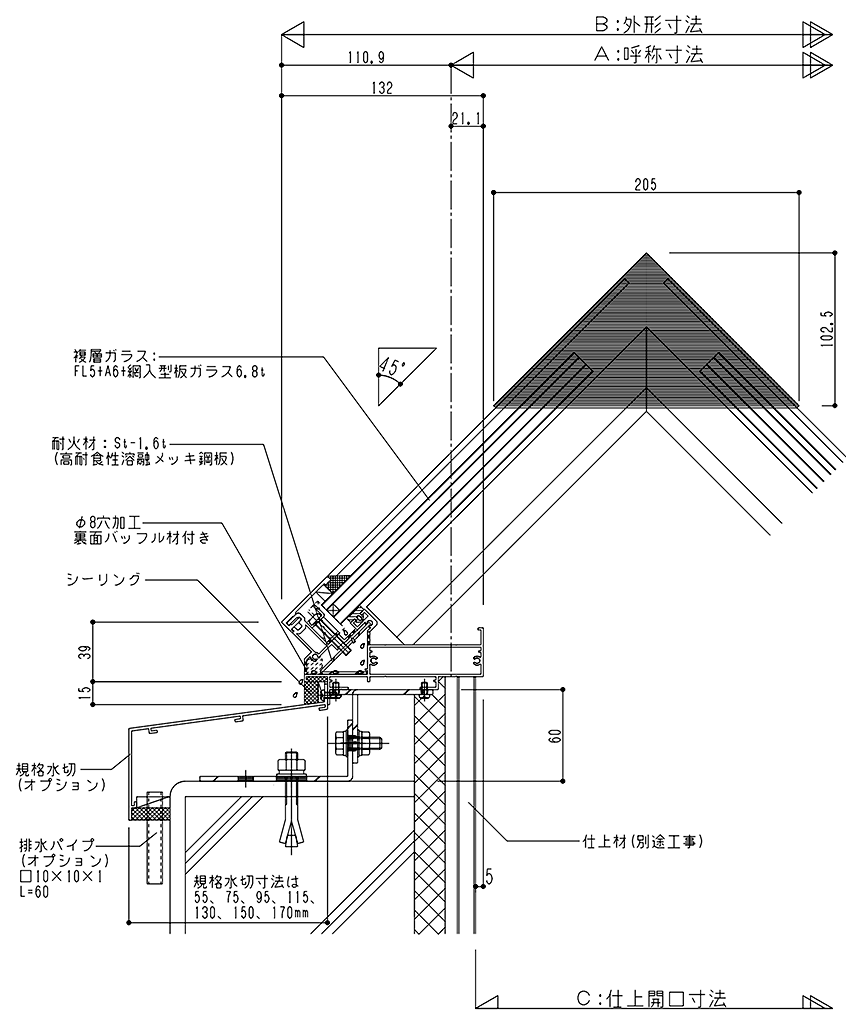

標準納まり図［単位：mm］
仕様
| ガラス | シングルガラス | 網入りガラス 6.8t～10t（別途） ※要防錆処理 |
|---|---|---|
| 複層ガラス | FL5+A6+WG6.8 | |
| 枠仕様 | アルミニウム合金押出形材 アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。 |
|
| 耐火仕様 | 高耐食溶融メッキ鋼板 1.6t | |
| オプション | 固定枠結露受け部樹脂カバー（防露用） 落下防止網 |
|
