四角錐タイプ

BCJ評定品

アルミ枠 45度四角錐上下可動 TF24

  • 耐火仕様
  • アルミ枠

シール工法の四角錐

アルミ枠 45度四角錐上下可動 TF24 製品外観

四角錐型の上下可動トップライトです。一般性能を十分に発揮し、コストダウンを追及しました。
●シングルガラス・複層ガラスに対応しています。
●汎用性が高くどんな建物にもマッチングします。サイズは2000×2000まで対応可能です。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 1600 2000
A:呼称寸法 □600 □900 □1300 □1600 □2000
B:外形寸法 □834 □1134 □1534 □1834 □2234
製品高さ 603 753 953 1103 1303
C:仕上開口寸法 □495 □795 □1195 □1495 □1895

※□1300以上のサイズに関してはお問合せください。

質量・採光面積表[単位:質量(kg)、採光面積(㎡)]

サイズ 600 900 1300 1600 2000
質量 68 83 101 140 191
採光面積 0.20 0.56 1.33 2.11 3.18

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

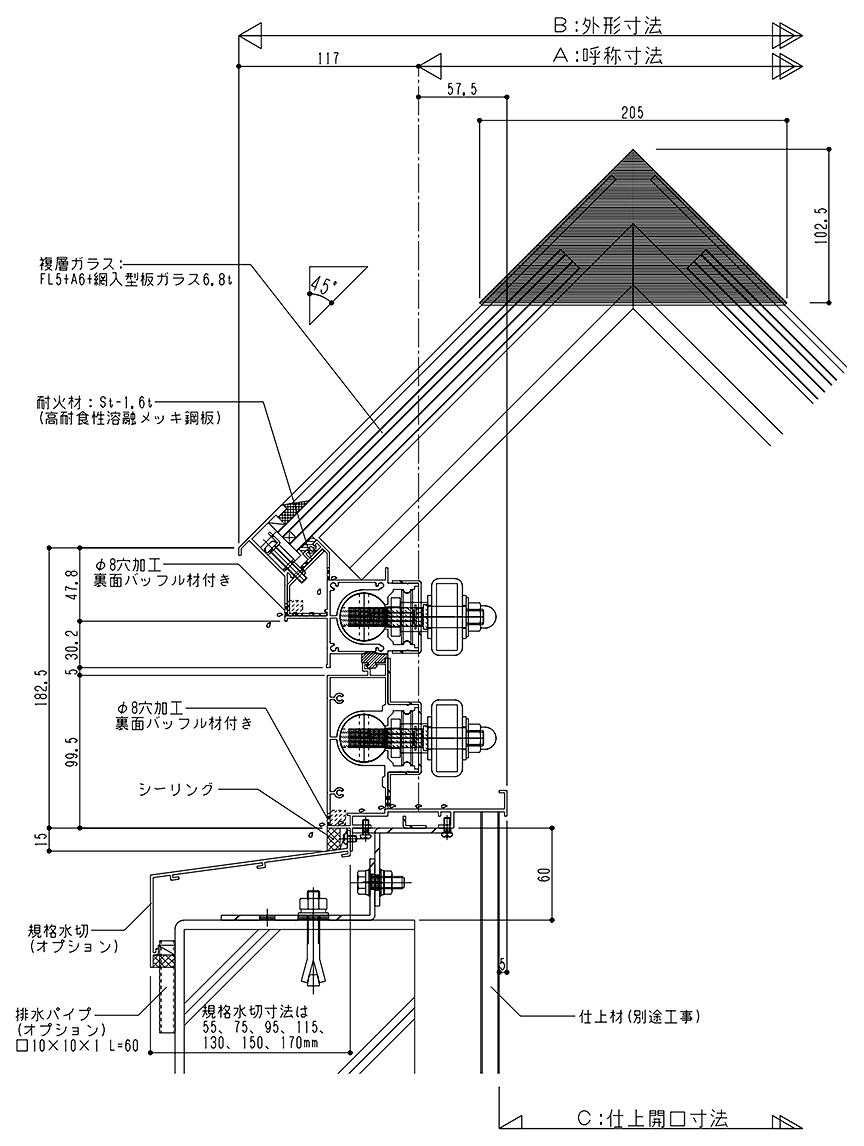

標準納まり図[単位:mm]

アルミ枠 45度四角錐上下可動 TF24 標準納まり図

仕様

ガラス シングルガラス 網入りガラス 6.8t~10t (別途)
※要防錆処理
複層ガラス FL5+A6+WG6.8
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
