ステンレス枠 45度四角錐固定 STF4K

• 耐火仕様
• ステンレス枠

四角錐のステンレス枠

四角錐固定のステンレス枠タイプです。高い耐候性と美しい外観が特徴です。
●シングルガラス・複層ガラスに対応しています。
●汎用性が高くどんな建物にもマッチングします。
サイズは2000×2000まで対応可能です。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

CADデータ

製品CADデータ一覧ページからダウンロード

一覧へ戻る

規格表［単位：mm］

サイズ	600	900	1300	1600	2000
A：呼称寸法	□600	□900	□1300	□1600	□2000
B：外形寸法	□771	□1071	□1471	□1771	□2171
製品高さ	428.5	578.5	778.5	928.5	1128.5
C：仕上開口寸法	□515	□815	□1215	□1515	□1915

※□1300以上のサイズに関してはお問合せください。

一覧へ戻る

質量・採光面積表［単位:質量(kg)、採光面積(㎡)］

サイズ	600	900	1300	1600	2000
質量	36	48	64	76	119
採光面積	0.22	0.59	1.07	1.36	3.31

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

一覧へ戻る

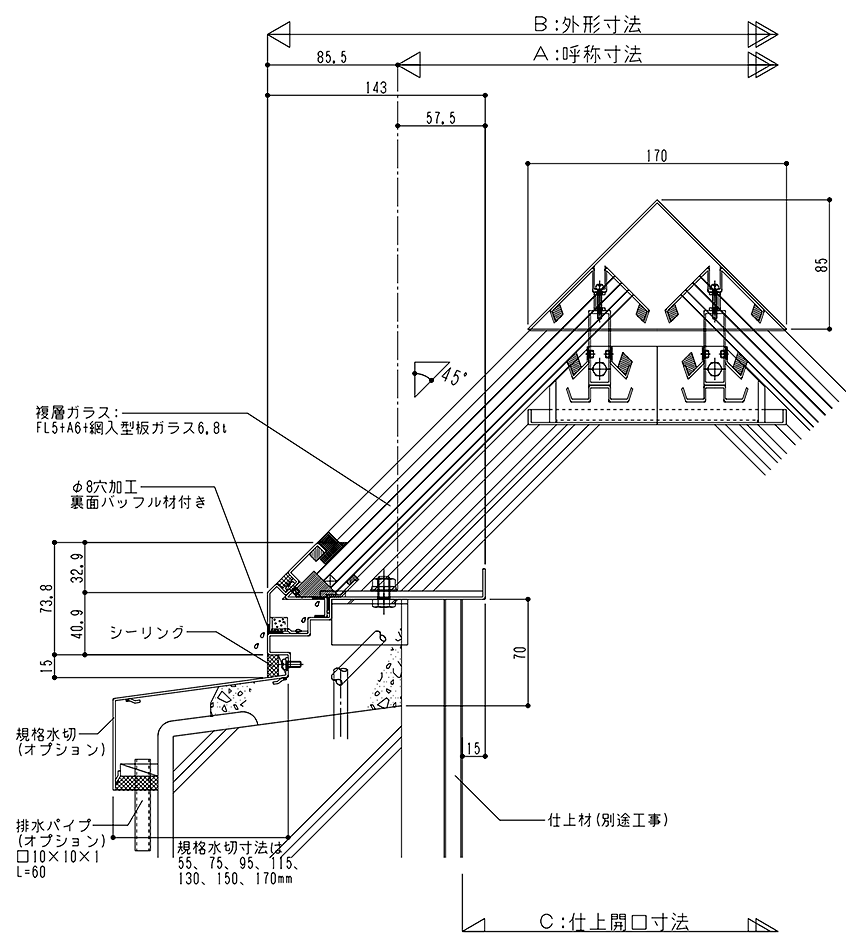

標準納まり図［単位：mm］

一覧へ戻る

仕様

ガラス	シングルガラス	網入りガラス　6.8t～10t（別途） ※要防錆処理
	複層ガラス	FL5+A6+WG6.8
枠仕様	ステンレス　SUS304　ヘアライン仕上（標準）
耐火仕様	ステンレス枠により標準で耐火仕様（耐火構造）となります。
オプション	固定枠結露受け部樹脂カバー（防露用） 落下防止網
