アルミ枠 45度四角錐固定 TF4K［高断熱］

• 耐火仕様
• アルミ枠
• 高断熱H-4等級

シール工法の四角錐　高断熱枠（H-4等級）

四角錐型の固定トップライトです。
高断熱完全分割フレーム構造で高い断熱性能を実現しました。
断熱性能はJIS H-4等級を取得しているので断熱性を必要とする様々な施設でご使用頂けます。
サイズは2,000×2,000まで対応可能です。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

CADデータ

製品CADデータ一覧ページからダウンロード

一覧へ戻る

規格表［単位：mm］

サイズ	600	900	1300	1600	2000
A：呼称寸法	□600	□900	□1300	□1600	□2000
B：外形寸法	□728	□1028	□1428	□1728	□2128
製品高さ	439.8	589.8	789.8	939.8	1139.8
C：仕上開口寸法	□495	□795	□1195	□1495	□1895

※□1300以上のサイズに関してはお問合せください。

一覧へ戻る

質量・採光面積表［単位:質量(kg)、採光面積(㎡)］

サイズ	600	900	1300	1600	2000
質量	37	48	65	77	126
採光面積	0.18	0.54	1.28	2.05	3.11

※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

一覧へ戻る

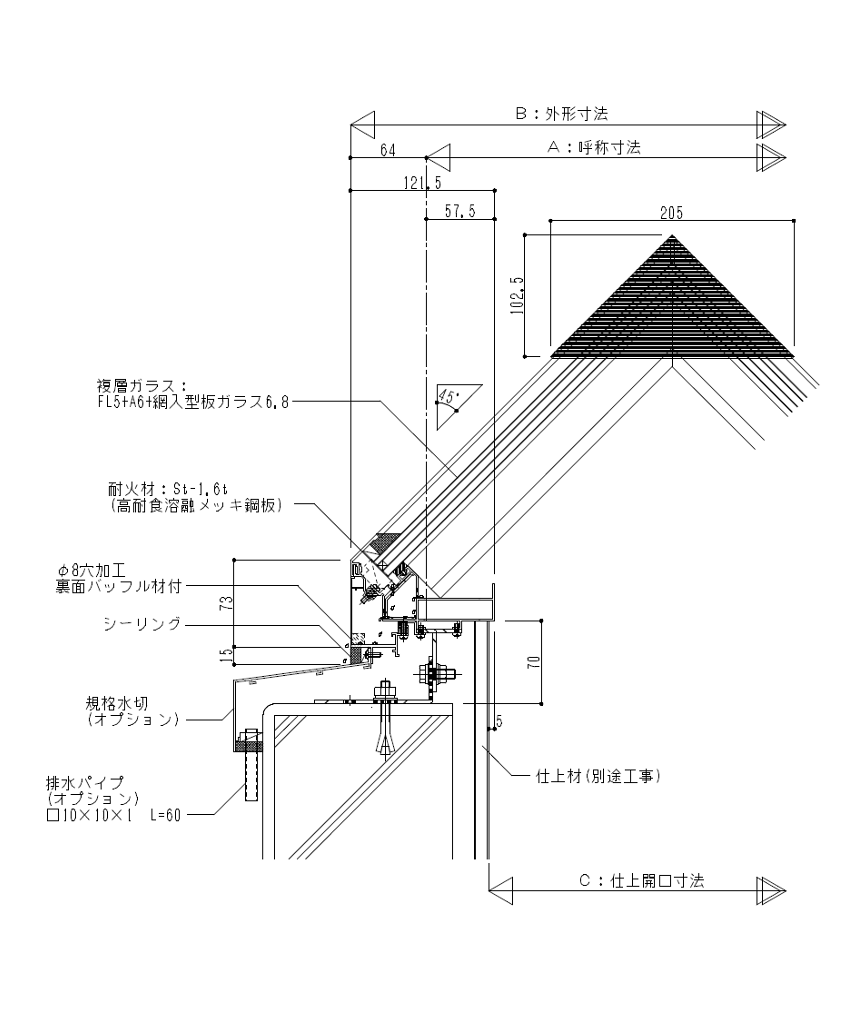

標準納まり図［単位：mm］

一覧へ戻る

仕様

ガラス	シングルガラス	網入りガラス　6.8t～10t（別途） ※要防錆処理
	複層ガラス	FL5+A6+WG6.8
枠仕様	アルミニウム合金押出形材　アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。
耐火仕様	高耐食溶融メッキ鋼板  1.6t
オプション	固定枠結露受け部樹脂カバー（防露用） 落下防止網
