L型ドームタイプ

BCJ評定品

アルミ枠 L型ドーム上下可動 TD2L

  • 耐火仕様
  • アルミ枠

長尺ドームのスタンダードタイプ

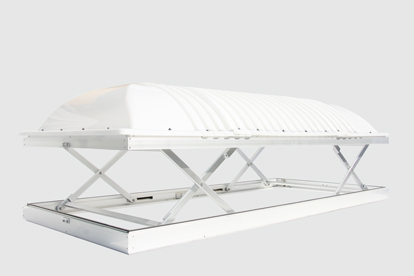

アルミ枠 L型ドーム上下可動 TD2L 製品外観

ドーム上下可動トップライトTD2の長尺タイプです。長手方向長さは最大6mまで対応可能です。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 1600 2000
A:呼称寸法 600 900 1300 1600 2000
B:外形寸法 719 1019 1419 1719 2119
C:ドーム高さ 160 250 350 450 500
D:仕上開口寸法 495 795 1195 1495 1895

標準納まり図[単位:mm]

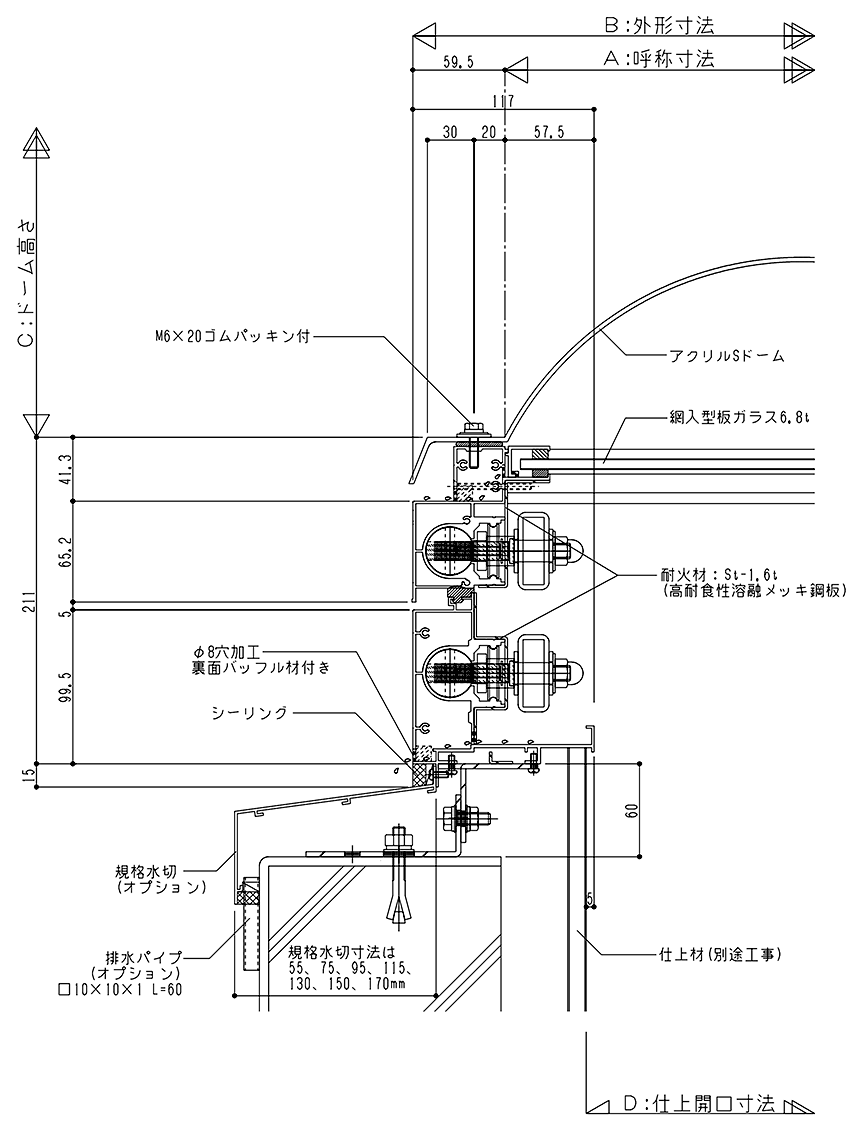

アルミ枠 L型ドーム上下可動 TD2L 標準納まり図

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 クリア片面マット
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
中空シート
