L型ドームタイプ

高断熱

アルミ枠 L型ドーム固定 TD1KL[高断熱]

  • 耐火仕様
  • 長尺
  • アルミ枠
  • 高断熱H-4等級

長尺ドームの高断熱タイプ(H-4等級)

アルミ枠 L型ドーム固定 TD1KL[高断熱] 製品外観

固定ドームTD1Kの長尺タイプです。高断熱完全分割フレーム構造で高い断熱性能を実現しました。大量採光が可能で省エネ効果が見込めます。ジョイントドーム方式なので長さに制限がありません。※長さ6mを越える場合は受注生産になります。
●ドームはアクリル・ポリカーボネートを選択可能です。
●汎用性が高くどんな建物にもマッチングします。

※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵(別途)を設置ください。

CADデータ

規格表[単位:mm]

サイズ 600 900 1300 2000
A:呼称寸法 600 900 1300 2000
B:外形寸法 790 1090 1490 2190
C:ドーム高さ 160 250 350 500
D:仕上開口寸法 540 840 1240 1940

※長手A:呼称寸法は2000、2500、3000、3500、4000、4500、5000、5500、6000が規格寸法となります。
上記以外のサイズも対応可能です。詳細は御相談ください。

標準納まり図[単位:mm]

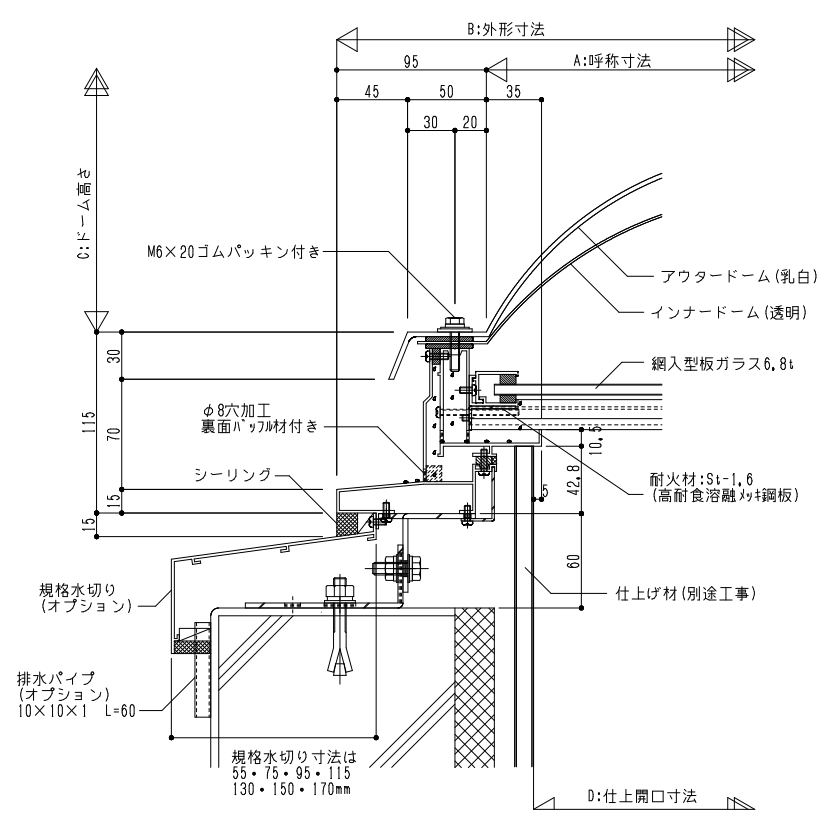

アルミ枠 L型ドーム固定 TD1KL[高断熱] 標準納まり図

仕様

アクリドーム 材質 アクリル樹脂
色調 乳白色
ポリカーボネートドーム 材質 ポリカーボネート樹脂
色調 乳白色
枠仕様 アルミニウム合金押出形材 アルマイトクリヤー(標準色)
※アルミカラー色、焼付塗装などはご相談ください。
ガラス 網入りガラス 6.8t(別途)※要防錆処理
耐火仕様 高耐食溶融メッキ鋼板  1.6t
オプション 固定枠結露受け部樹脂カバー(防露用)
落下防止網
中空シート
