L型フラットタイプ
BCJ評定品
アルミ枠 L型フラット上下可動 TF2FL
- 耐火仕様
- 長尺
- アルミ枠
長尺ガラスタイプのスタンダード型
フラット型の上下可動トップライトTF2Fの長尺タイプです。
●シングルガラス・複層ガラスに対応しています。
●汎用性が高くどんな建物にもマッチングします。長手方向長さは最大6mまで対応可能です。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | 600 | 900 | 1300 |
| B：外形寸法 | 719 | 1019 | 1419 |
| 製品高さ | 224.5 | 224.5 | 224.5 |
| C：仕上開口寸法 | 495 | 795 | 1195 |
※長手A：呼称寸法は2000、2500、3000、3500、4000、4500、5000、5500、6000が規格寸法となります。
上記以外のサイズも対応可能です。詳細は御相談ください。

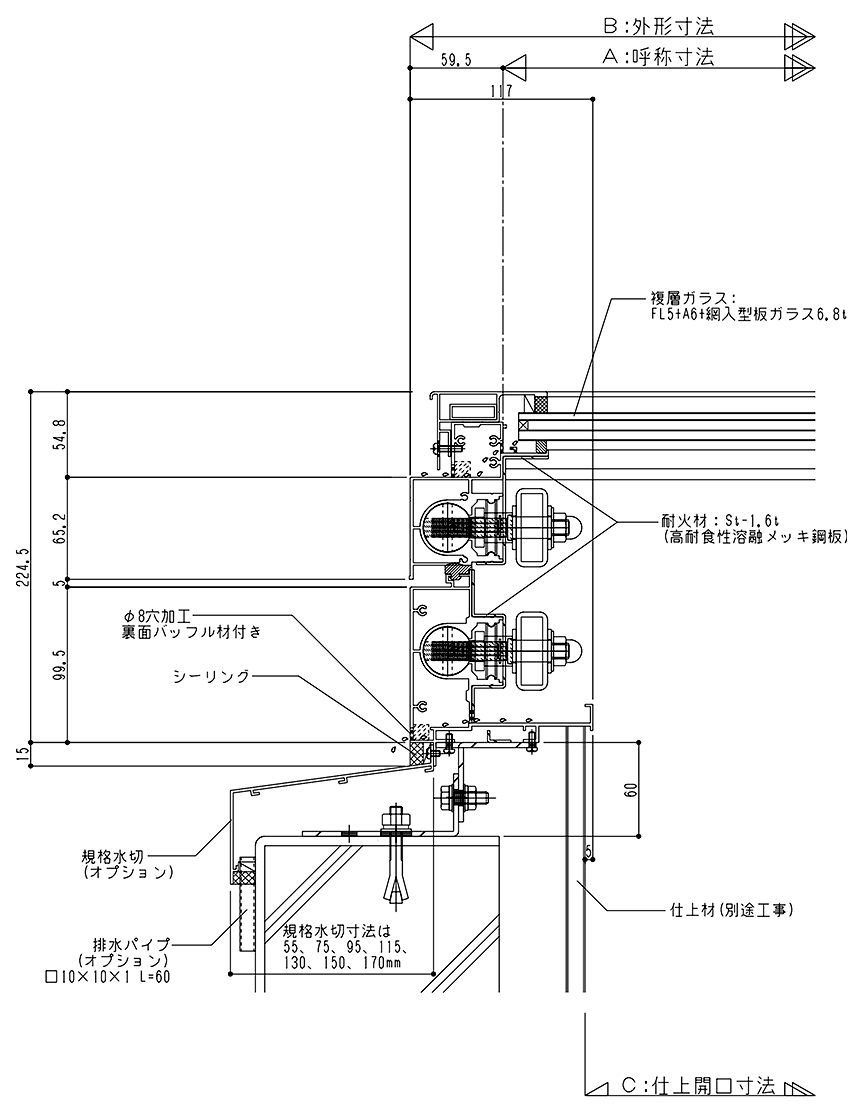

標準納まり図［単位：mm］
仕様
| ガラス | シングルガラス | 網入りガラス 6.8t～10t （別途） ※要防錆処理 |
|---|---|---|
| 複層ガラス | FL5+A6+WG6.8 | |
| 枠仕様 | アルミニウム合金押出形材 アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。 |
|
| 耐火仕様 | 高耐食溶融メッキ鋼板 1.6t | |
| オプション | 固定枠結露受け部樹脂カバー（防露用） 落下防止網 |
|
