電動オペレーターシステム TKOP-DEシリーズ

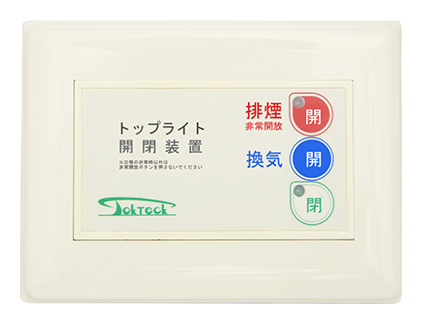

操作スイッチ

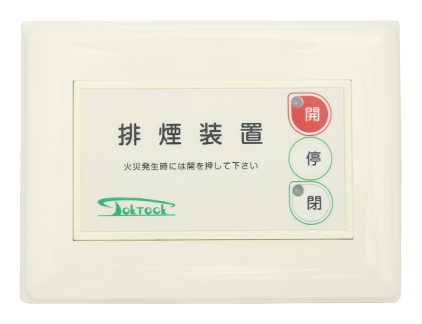

一般タイプ
開放、閉鎖、停止を行なえる最もシンプルな操作ボックスです。ワンタッチで窓が全開、全閉するので排煙はもちろん、換気用としても使用できます。閉鎖中に任意の位置で停止も可能です。
製品仕様
| 設置仕様 | 埋め込み型・露出型 |
|---|---|
| 入力 | DC24V（電動駆動装置より供給） |
| 煙感知入力 | DC24V 0.2A |
| BOX重量 | 1kg |
| 最大駆動可能数 | 駆動装置4台／1スイッチ |
電動駆動装置
スイッチボックス1つで4台までのトップライトを一斉開放できるシンプルな構成の駆動装置です。
製品仕様
| 設置仕様 | 屋内設置型 |
|---|---|
| 適用開放形式 | 上下可動・片開き・外倒し・突出し |
| 最大駆動可能数 | 駆動装置4台／1スイッチ |
| 最大連窓数 | 4連窓※／駆動装置1台 |
| ワイヤー最大巻取り数 | 最大15m※ |
| 最大許容重量 | 100kg※ |
| 入力／出力 | AC100V 4A／DC24V 0.2A |
| BOX重量 | 12kg |
※上記の数値は最大サイズの目安となります。トップライトの仕様により異なりますのでご注意ください。
また最大4連窓はオーダートップライトの突出し窓・外倒し窓に限ります。

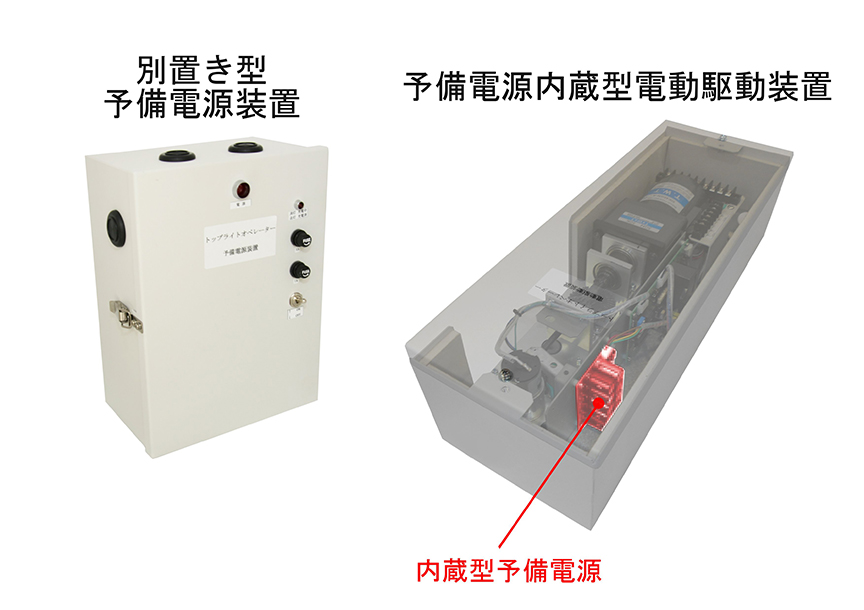

予備電源装置
排煙目的で電動オペレーターを使用する場合、必ず予備電源が必要になります。予備電源1台に対して4台までの電動駆動装置を作動できます。（開放のみ1回）また予備電源を駆動装置に内蔵させた「予備電源内蔵型電動駆動装置」をラインナップしています。システム構成に応じて御相談ください。
製品仕様
| 設置仕様 | 屋内設置型 |
|---|---|
| 最大駆動可能数 | 駆動装置4台／予備電源1台 |
| 入力／出力 | AC100V 4A／DC24V 3A |
| 充電時間 | 2時間 |
| バッテリー保証 期間 |
2年間 |

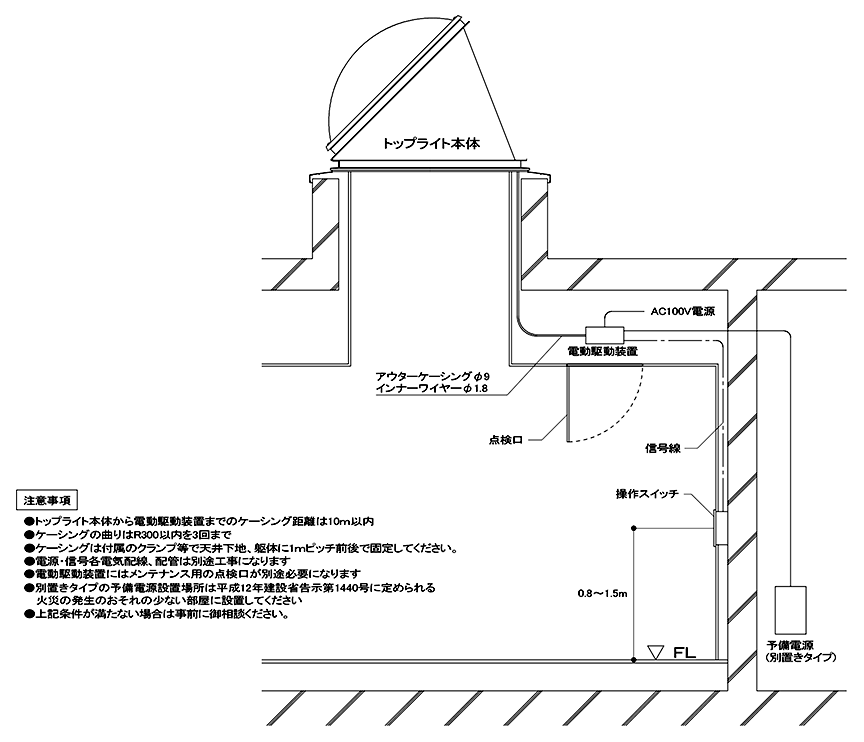

電動オペレーター設置概要
