フラットタイプ
高断熱
アルミ枠 フラット片側開閉 TFFH［高断熱］
- 耐火仕様
- アルミ枠
角ガラスタイプの高断熱枠
フラット型の片側開閉トップライトです。高断熱完全分割フレーム構造で高い断熱性能を実現しました。断熱性を必要とする様々な施設でご使用頂けます。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。

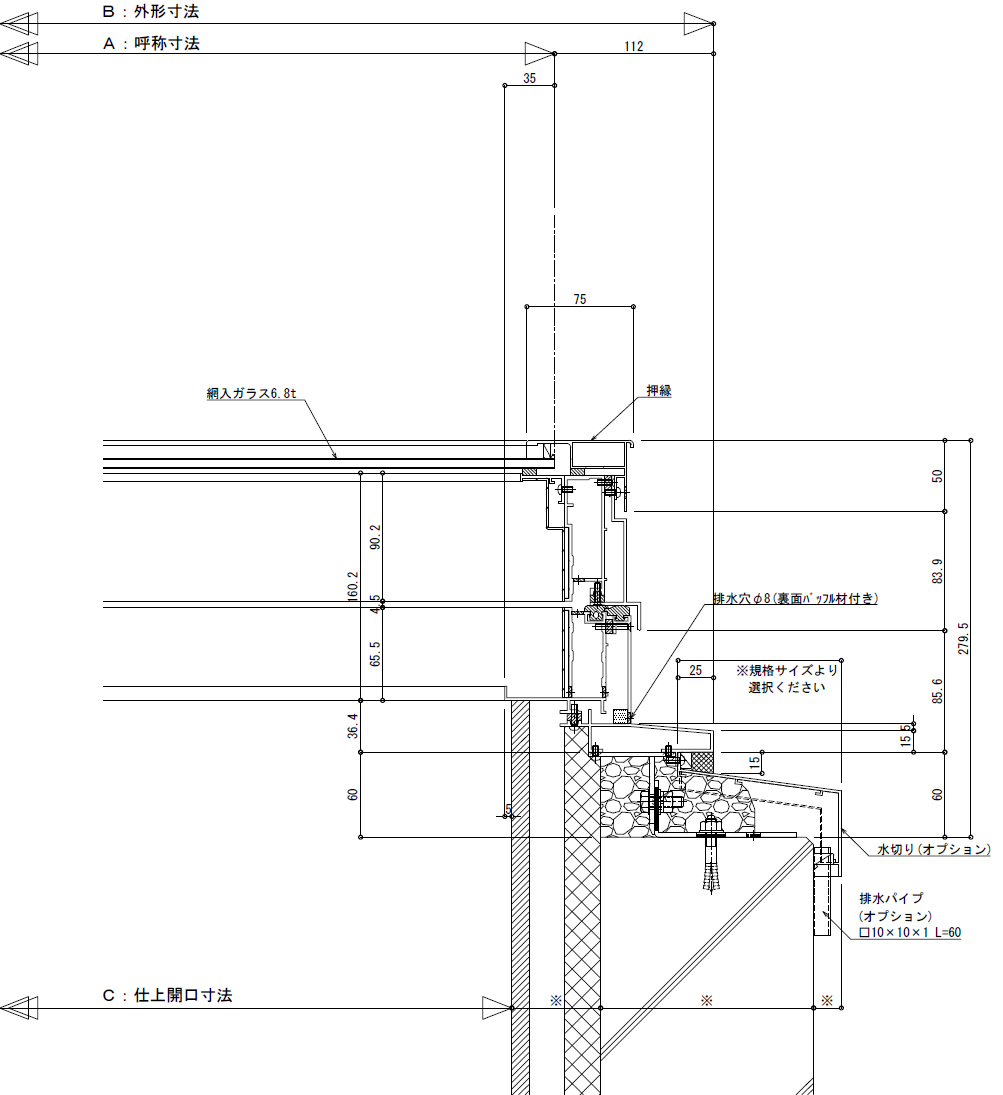

断面図 (右クリックを押して保存先を指定してダウンロードして下さい)
| 図面名 | DXF | DWG | |
|---|---|---|---|
| 姿図 | 姿図・断面図一括 ↓ |
姿図・断面図一括 ↓ |
|
| 基本断面図 | DXF | DWG | |
| オプション | DXF | DWG |
規格表［単位：mm］
| サイズ | 600※受注生産 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | □600 | □900 | □1300 |
| B：外形寸法 | □824 | □1124 | □1524 |
| 製品高さ | 219.5 | 219.5 | 219.5 |
| C：仕上開口寸法 | □540 | □840 | □1240 |
| ガラス寸法 | □600 | □900 | □1300 |
※□1300以上のサイズに関してはお問合せください。
質量・採光面積表［単位:質量(kg)、採光面積(㎡)］
| サイズ | 600※受注生産 | 900 | 1300 |
|---|---|---|---|
| 質量 | 37 | 49 | 65 |
| 採光面積 | 0.28 | 0.68 | 1.51 |
※重量は耐火仕様の重量です。非耐火仕様は表示重量より軽量になります。
※本体重量のみです。ガラス・ドーム・オプションパーツ重量は含まれません。

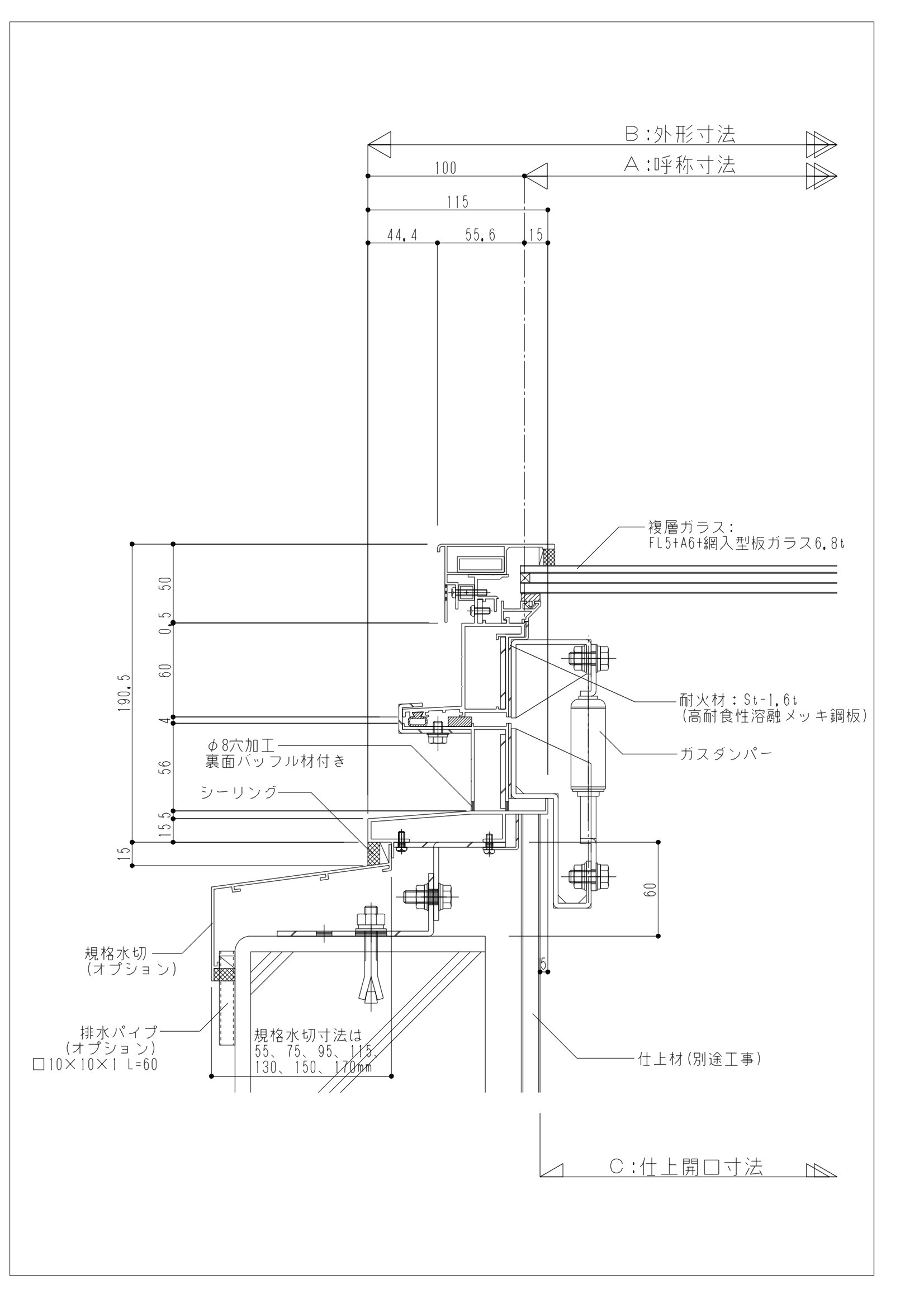

標準納まり図［単位：mm］
仕様
| ガラス | シングルガラス | 網入りガラス 6.8t～10t （別途）※要防錆処理 |
|---|---|---|
| 複層ガラス | FL5+A6+WG6.8 | |
| 枠仕様 | アルミニウム合金押出形材 アルマイトクリヤー（標準色） ※アルミカラー色、焼付塗装などはご相談ください。 |
|
| 耐火仕様 | 高耐食溶融メッキ鋼板 1.6t | |
| オプション | 落下防止網 防虫網 防鳥網 固定枠結露受け部樹脂カバー（防露用） |
|
