L型フラットタイプ
BCJ評定品
ステンレス
ステンレス枠 L型フラット片側開閉 STFFHL
- 耐火仕様
- 長尺
- ステンレス枠
長尺ガラスタイプのステンレス枠
フラット片側開閉のステンレス長尺タイプです。高い耐候性と美しい外観が特徴です。
●シングルガラス・複層ガラスに対応しています。
●汎用性が高くどんな建物にもマッチングします。長手方向長さは最大4mまで対応可能です。
※日常的に人の出入りする場所にトップライトを取り付ける場合は、必ず落下防止ネットあるいは防護柵（別途）を設置ください。
CADデータ
規格表［単位：mm］
| サイズ | 600 | 900 | 1300 |
|---|---|---|---|
| A：呼称寸法 | 600 | 900 | 1300 |
| B：外形寸法 | 物件対応 | 物件対応 | 物件対応 |
| 製品高さ | 178.3 | 178.3 | 178.3 |
| C：仕上開口寸法 | 550 | 850 | 1250 |
※長手A：呼称寸法は2000、2500、3000、3500、4000が規格寸法となります。
上記以外のサイズも対応可能です。詳細は御相談ください。

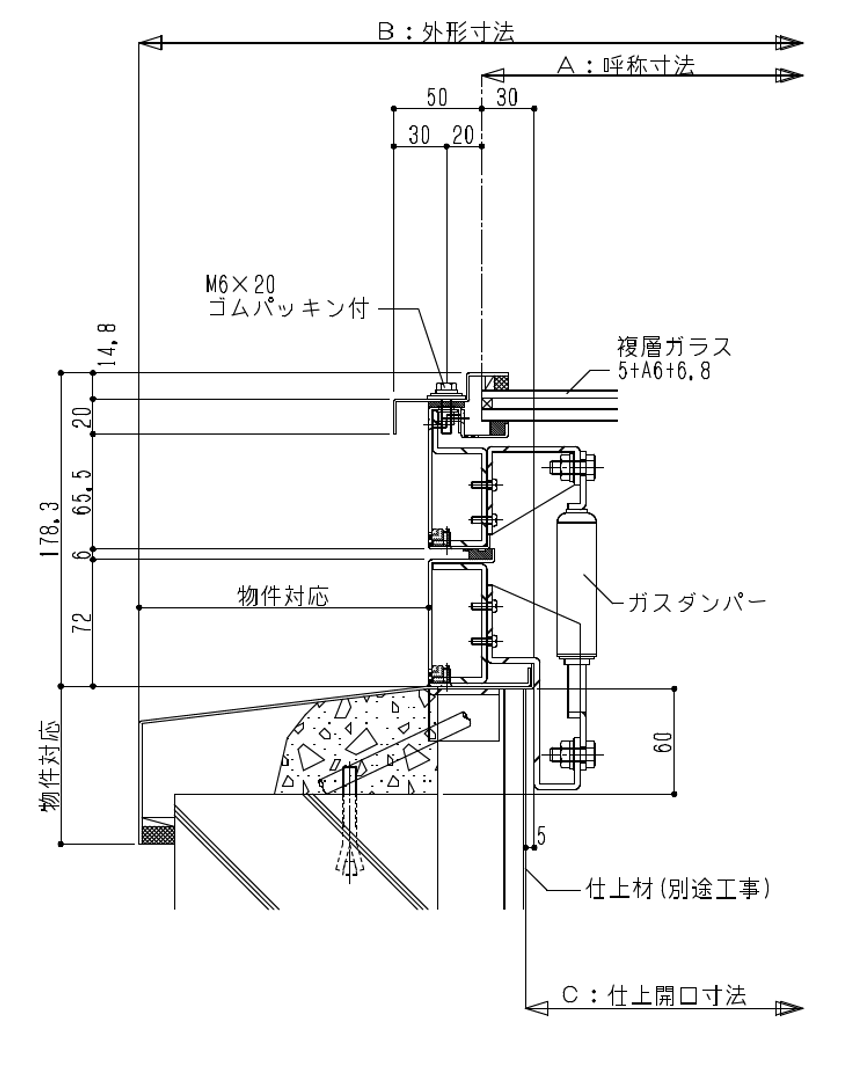

標準納まり図［単位：mm］
仕様
| ガラス | シングルガラス | 網入りガラス 6.8t～10t （別途）※要防錆処理 |
|---|---|---|
| 複層ガラス | FL5+A6+WG6.8 | |
| 枠仕様 | ステンレス SUS304 ヘアライン仕上（標準） | |
| 耐火仕様 | ステンレス枠により標準で耐火仕様（耐火構造）となります。 | |
| オプション | 固定枠結露受け部樹脂カバー（防露用） 落下防止網 |
|
