オーダートップライト・施工実績

最新施工物件

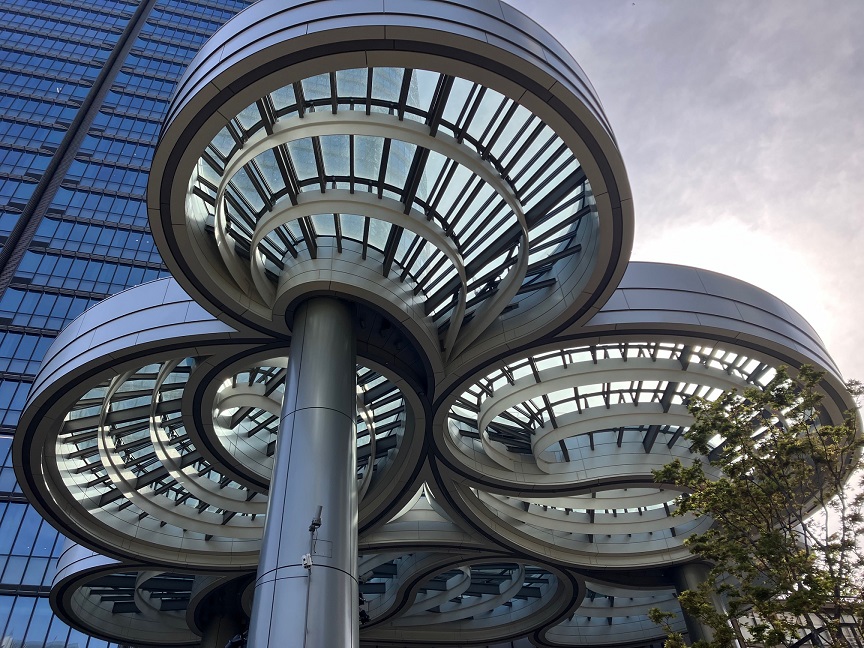

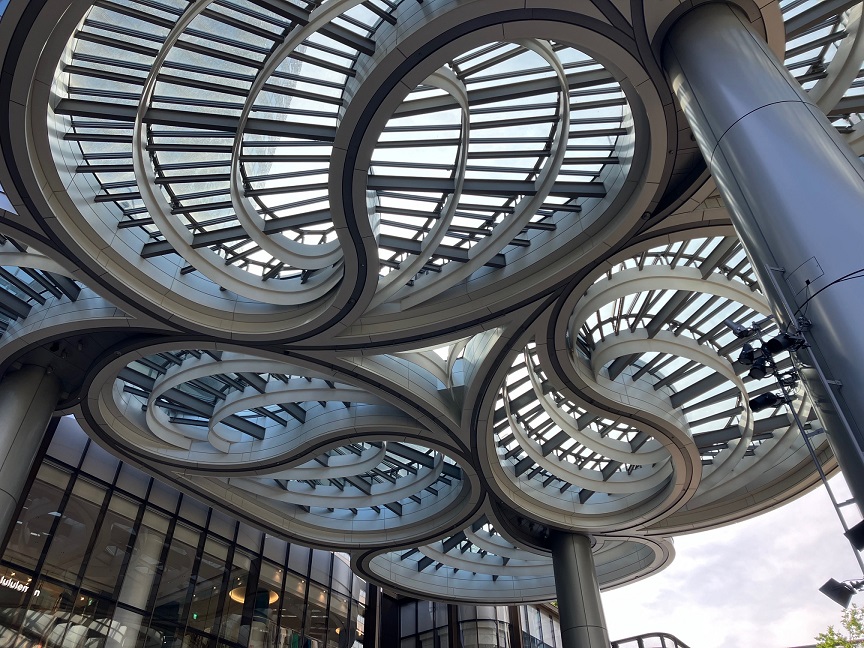

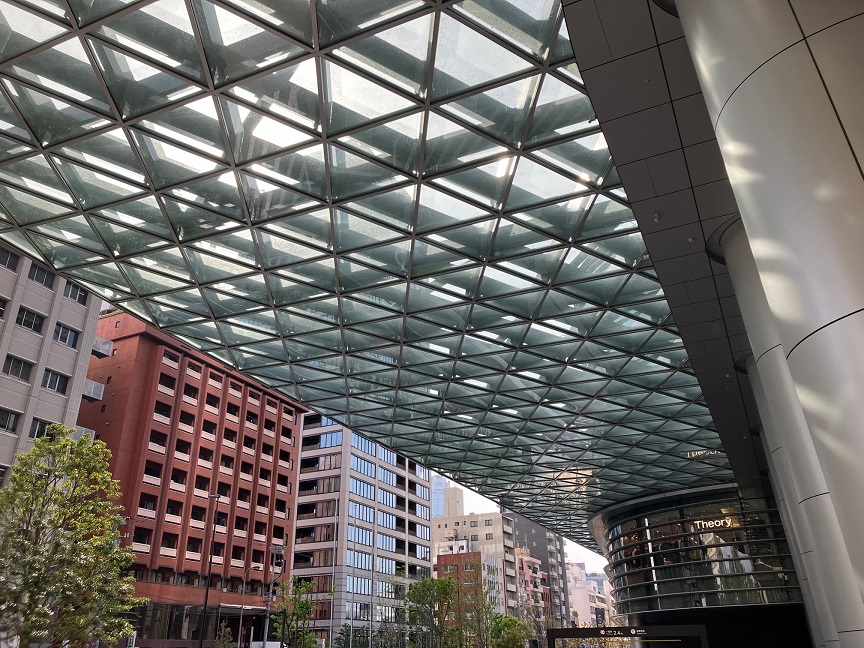

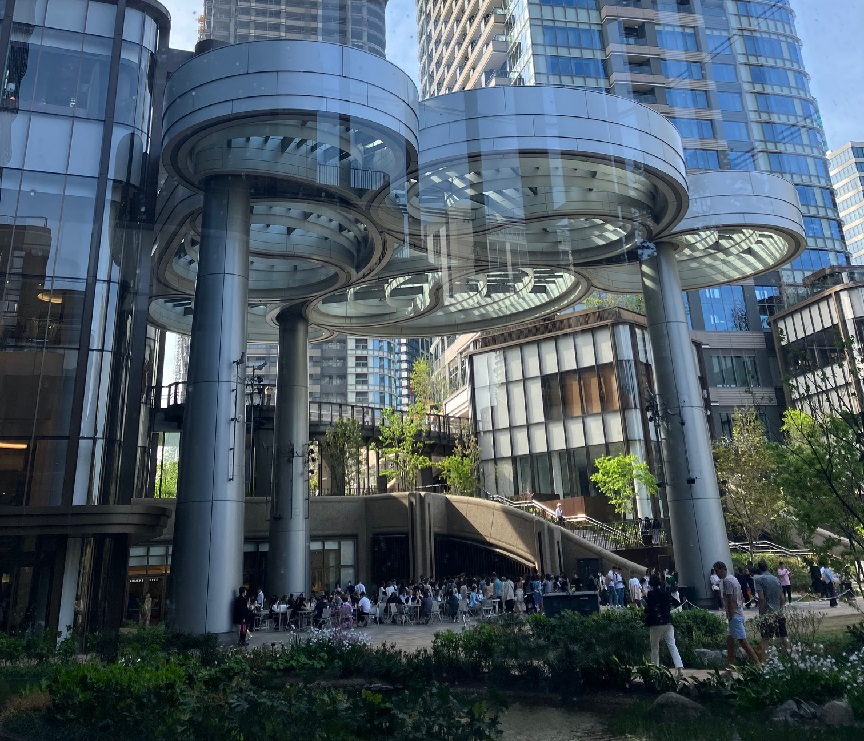

虎ノ門ヒルズ

虎ノ門ヒルズ

所在地:東京都港区虎ノ門1-23-1  設計・監理:株式会社日本設計   施工:株式会社大林組

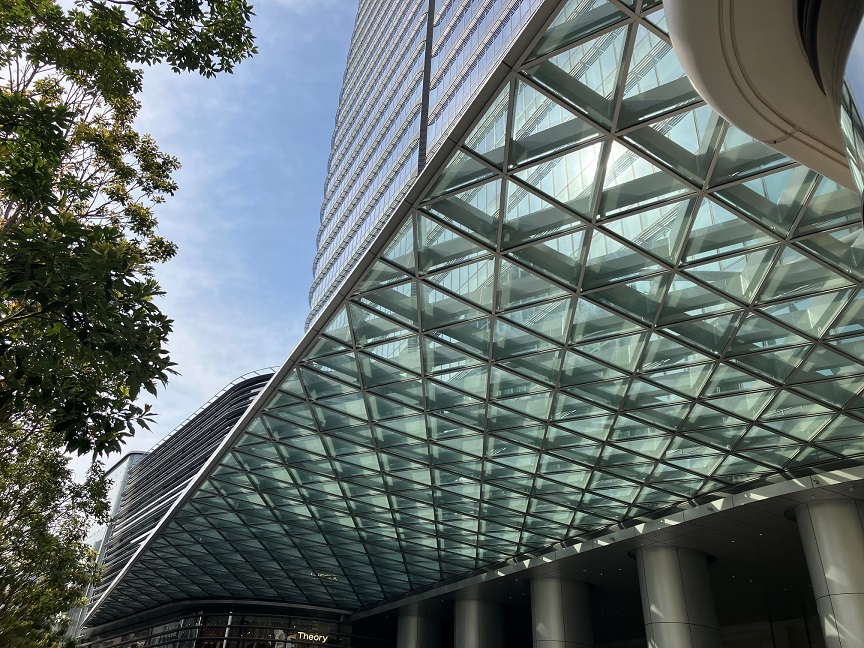

地上20mに架けた楕円形の大庇トップライトを施工。
3次元に取合う箇所も多く、異種取り合いとの検討や打合せにおいては3次元CADを使用。
また、鉄骨の変位に対する追従や、ガラス掛かり代といった問題においては、新型専用形材で対応。

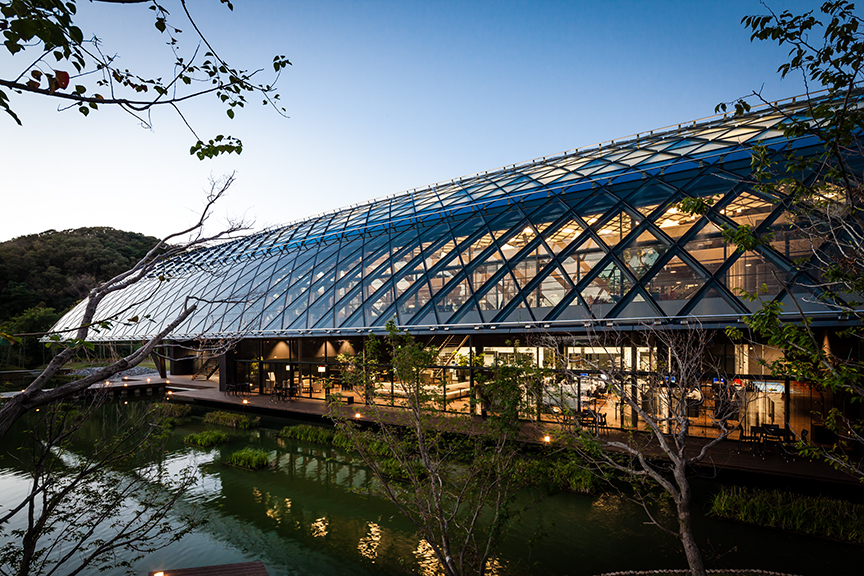

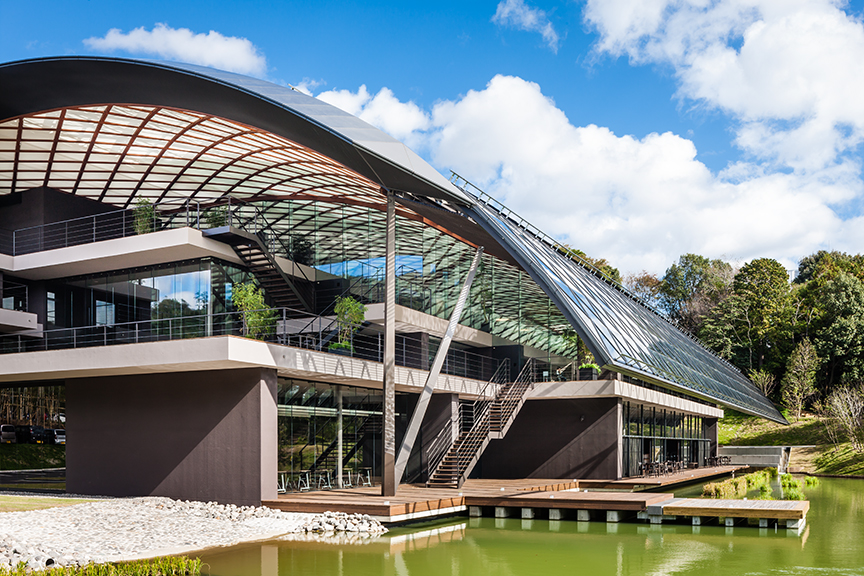

株式会社ROKI研究開発棟

株式会社ROKI研究開発棟
株式会社ROKI研究開発棟
株式会社ROKI研究開発棟

所在地:静岡県浜松市  設計:小堀哲夫建築設計事務所  施工:大成建設(株)

障害者スポーツ文化センター横浜ラポール

大東文化大学東松山キャンパス

概要:大規模屋根改修工事  設計・監理:公益財団法人横浜市建築保全公社  施工:小雀建設株式会社

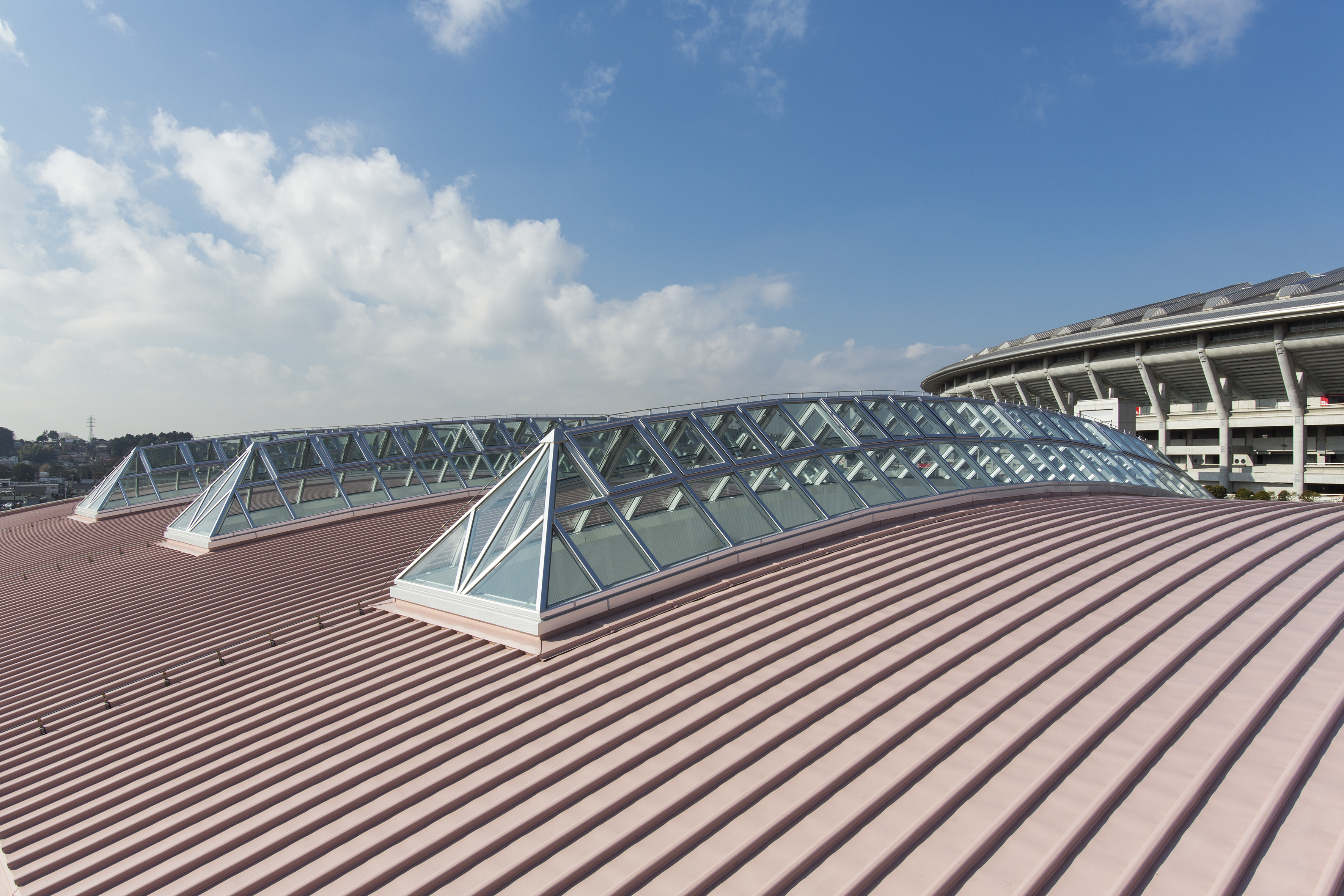

プール棟にW3300×L18500の換気窓24窓付異形山型トップライトを1台、アリーナ棟に、W3300×L24000の換気窓32窓付異形山型トップライトを3台設置。
換気窓の開閉動作は、自社電動オペレーターシステムにて集中制御し、開閉動作を行なう。

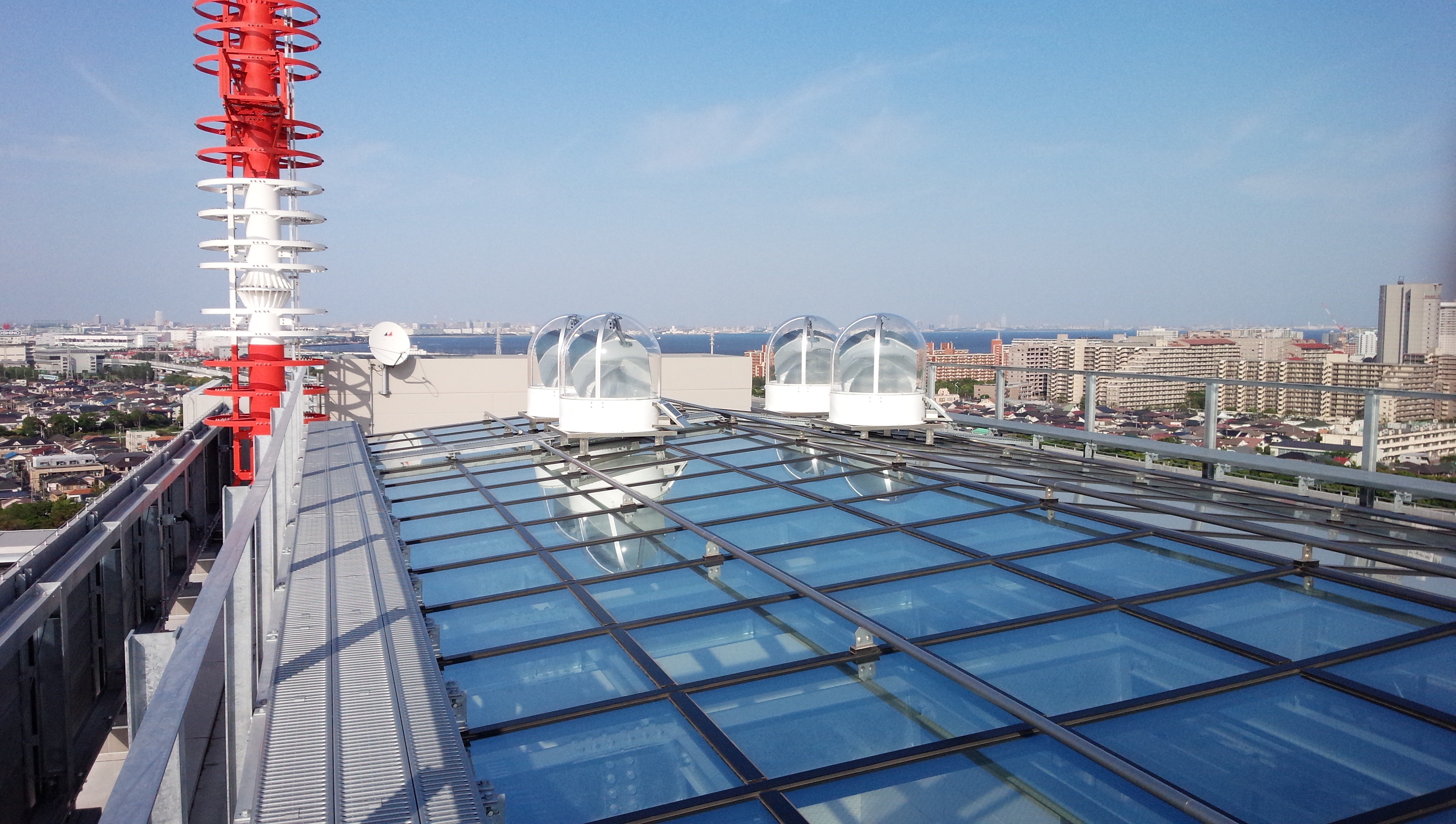

浦安市新庁舎

浦安市新庁舎1
浦安市新庁舎2

所在地:千葉県浦安市  設計・監理:鹿島建設株式会社  施工:鹿島建設株式会社

W9600×L19000のFIX両流れトップライトに太陽光追尾採光システム(SUN-T)を4基設置。
SUN-T間には点検用として固定歩廊エキスパンドメタルを設置。
太陽光発電パネルにて発電し動作する。

バスタ新宿

バスタ新宿

設計・監理:東日本旅客鉄道株式会社 東京工事事務所  施工:大林・鉄建・大成・大和小田急建設共同企業体

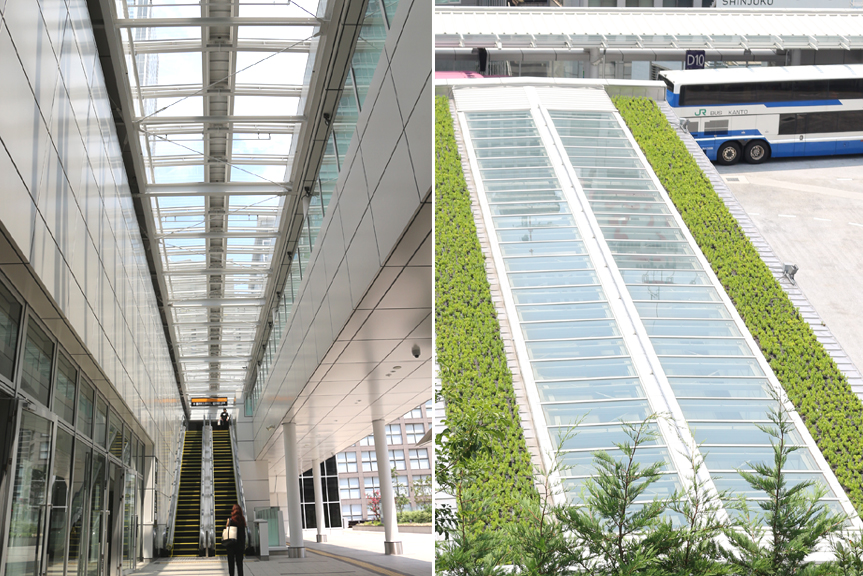

新宿駅バスターミナルのバス乗車口にガラス庇の片流れトップライトと両流れトップライト、
排煙片側開閉トップライトを施工。
ガラス庇の片流れトップライトは、ガラスをハネ出し2辺で支持をとり、
アルミフレームをシャープに見せる為、見付けを小さな部材で選定。
また、両流れトップライトは頂部をメンテナンス歩廊にも兼用できるように
メンテナンスパイプをアルミ部材に組み込み設置。

医療・福祉施設

医療法人社団さつき会  袖ヶ浦さつき台病院

医療法人社団さつき会 袖ヶ浦さつき台病院

所在地:千葉県袖ヶ浦市  設計:UCA都市建築設計事務所  施工:大成建設(株)

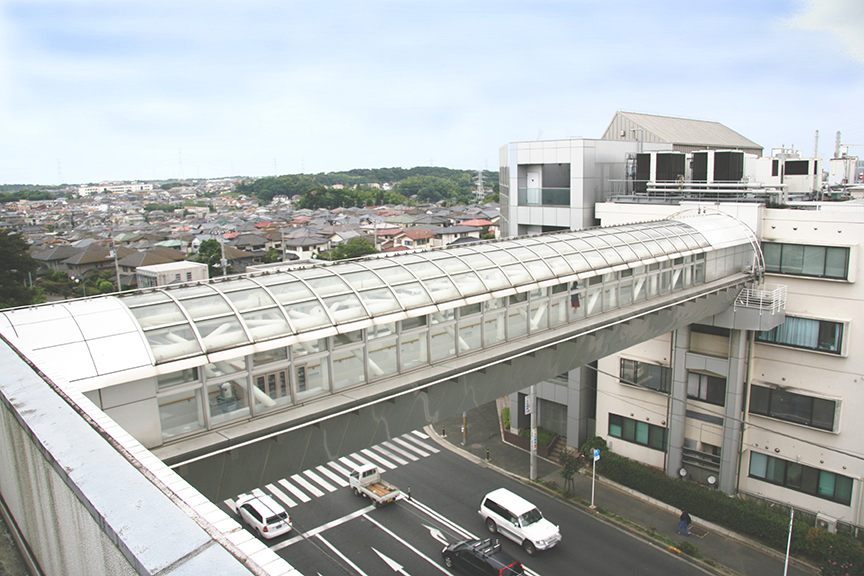

市道上空に架かる連絡通路周りのアーチトップライト、外壁パネル、柱カバー、EXPジョイント、自走式メンテナンス梯子を、内装以外の全てを地上で組立て夜間にクレーンで吊り上げる工法。

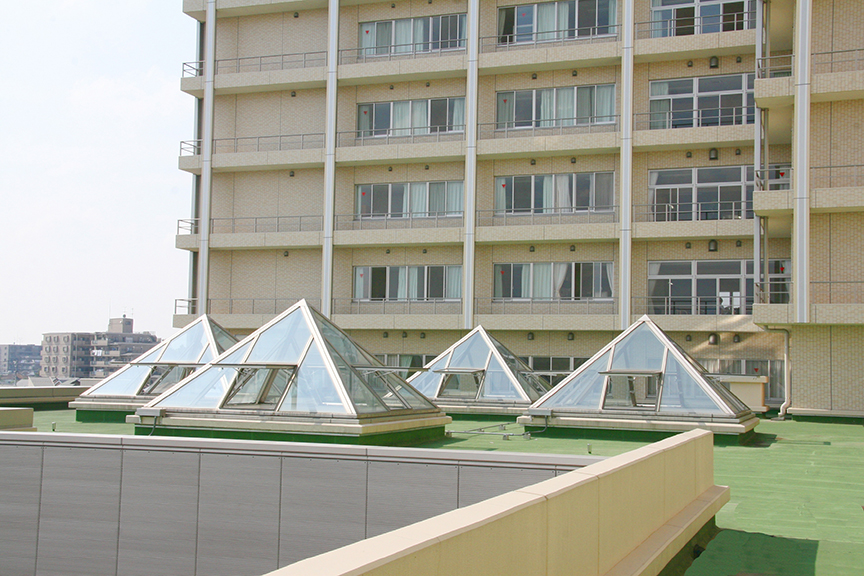

医療法人社団木ノ下会  鎌ヶ谷総合病院

医療法人社団木ノ下会 鎌ヶ谷総合病院

所在地:千葉県鎌ヶ谷市  設計:(株)新都計画  施工:(株)奥村組

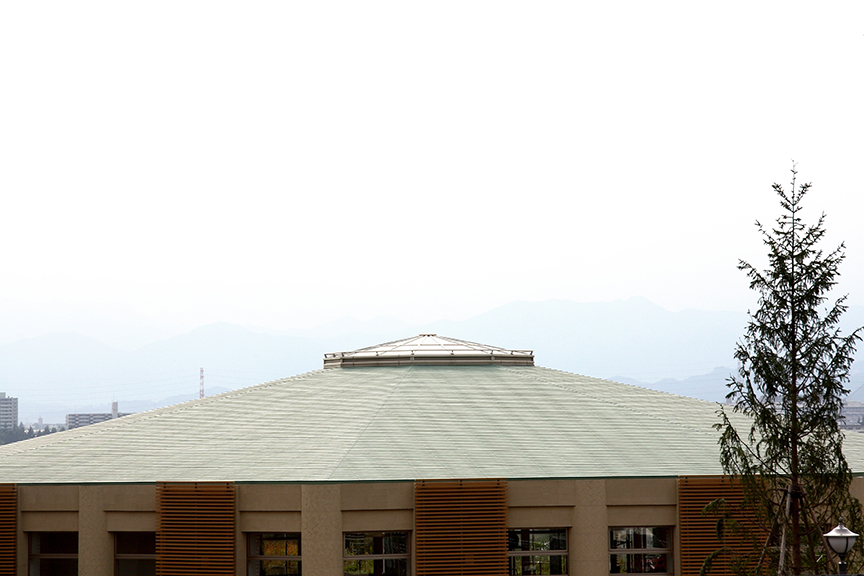

医療法人社団康心会  ふれあい町田ホスピタル

医療法人社団康心会 ふれあい町田ホスピタル

所在地:東京都町田市  設計:(株)伊藤喜三郎建築設計事務所  施工:戸田建設(株)

自治医科大学  とちぎ子ども医療センター

自治医科大学 とちぎ子ども医療センター

所在地:栃木県下野市  設計:(株)日建設計  施工:竹中・柴田・高長JV

教育・文化施設

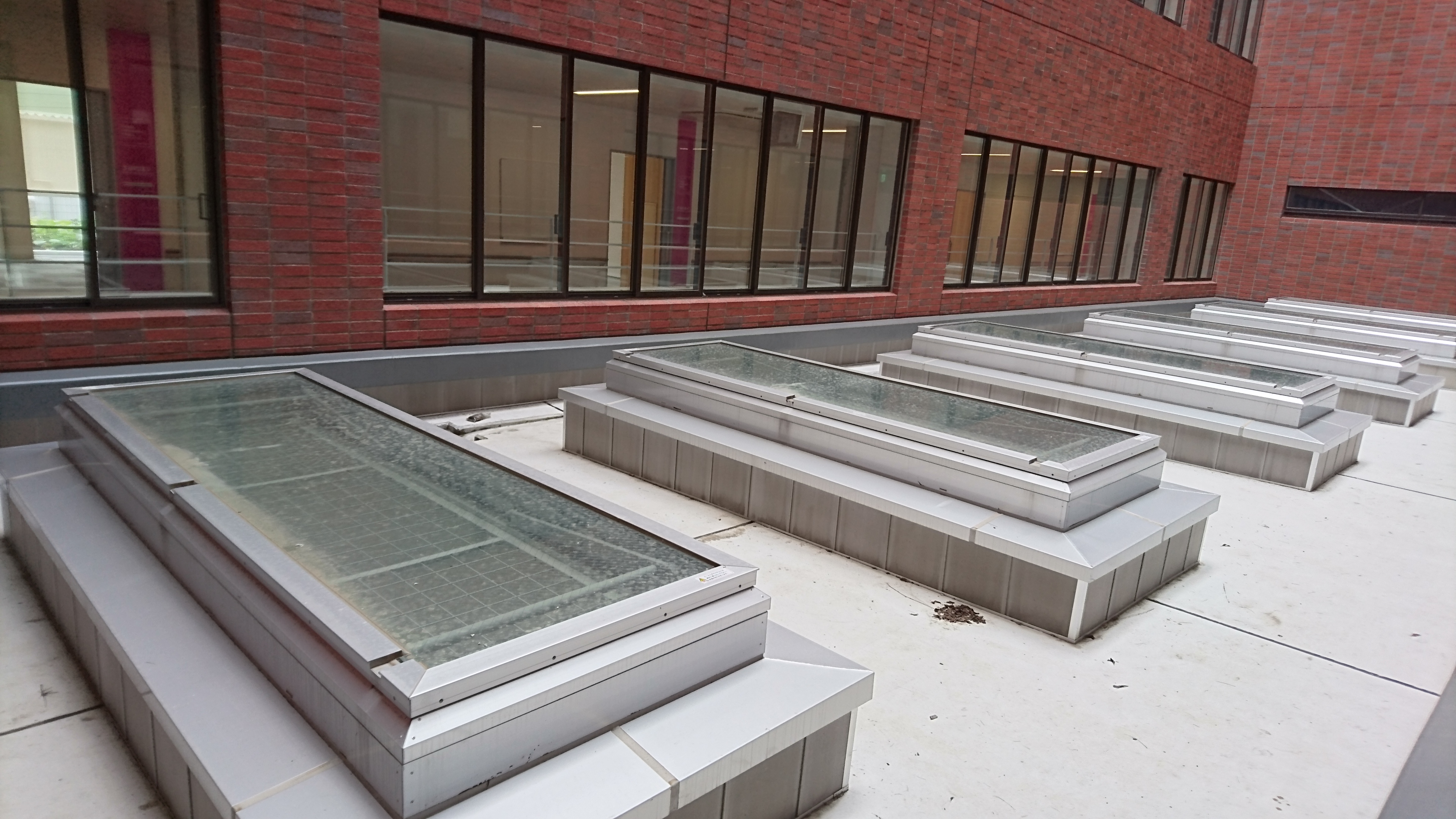

新川防災公園

新川防災公園・多機能複合施設

設計・監理:独立行政法人都市再生機構 東日本賃貸住宅本部・ 株式会社日本設計   施工:鹿島建設 株式会社

アルミL型フラット上下可動900×3000の排煙トップライトを合計6台施工。
意匠・デザインを考慮して、ガラスは分割なしの一枚ガラスで構成。
また、落下防止の措置としてトップライト内部には、落下防止網を下枠に組み込み設置。
排煙トップライトのオペレーターは全て自社製品を採用。

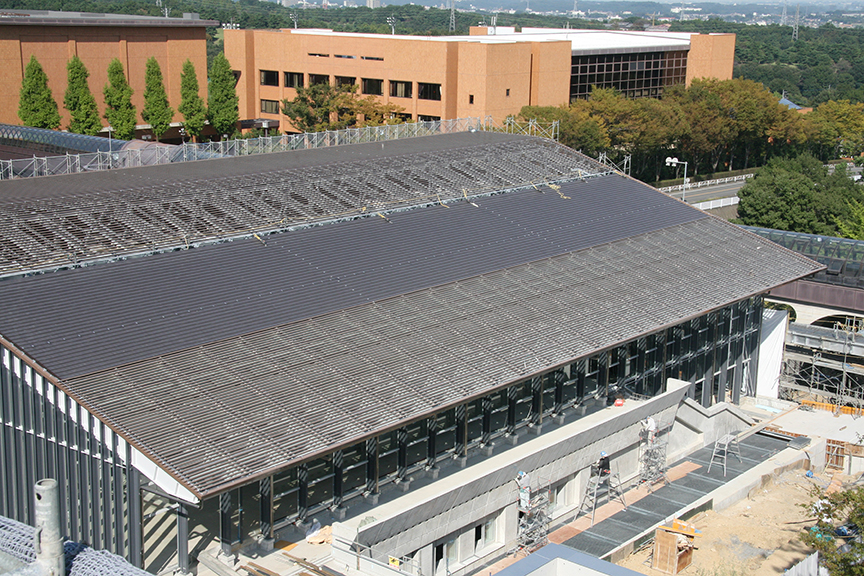

大東文化大学東松山キャンパス

大東文化大学東松山キャンパス
大東文化大学東松山キャンパス
大東文化大学東松山キャンパス
大東文化大学東松山キャンパス
大東文化大学東松山キャンパス

所在地:埼玉県東松山市  設計:(株)日本設計  施工:鹿島建設(株)

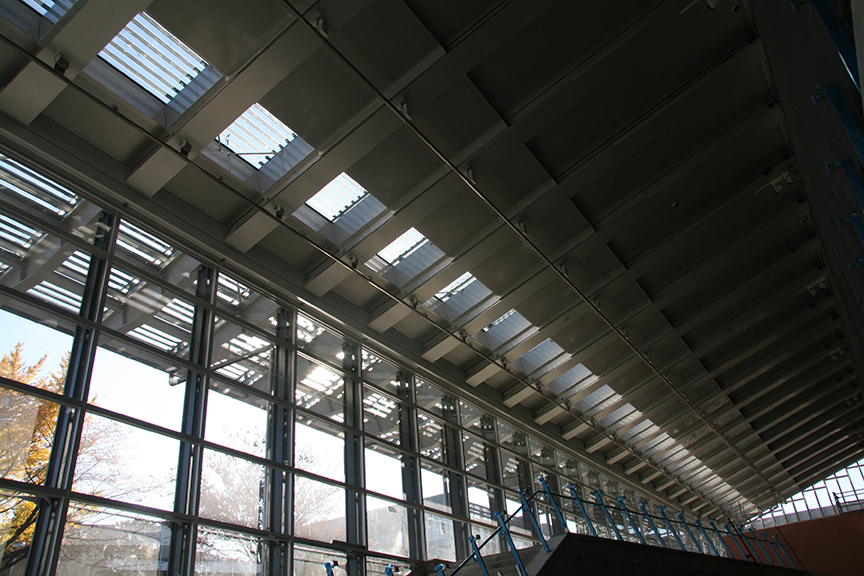

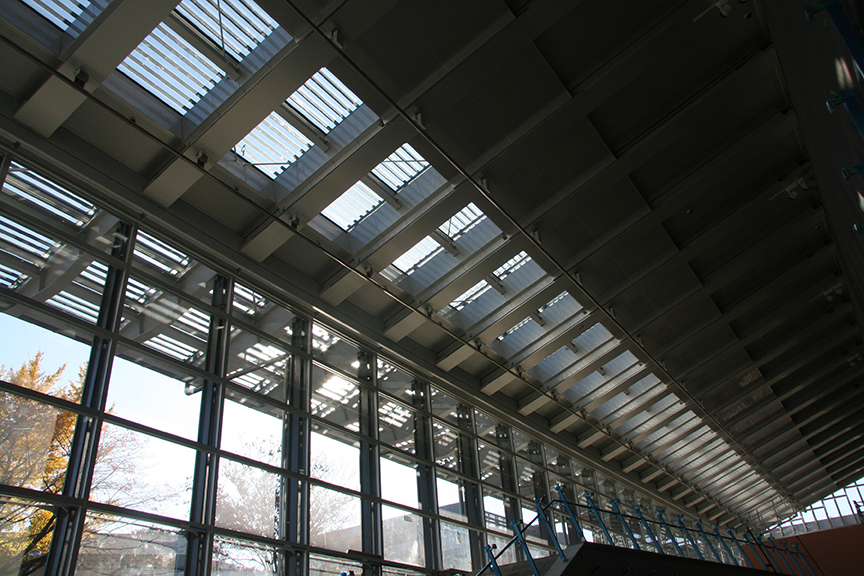

7m×45m片流れトップライトと、その下に遮光パネルを24枚設置。
遮光パネルは動力に三相200Vモーターを使用、伝達部品はスプロケットチェーン方式で365日カレンダーによるタイマーで常時適切な遮光位置に自動運転。内部メンテナンスゴンドラ(自社開発)。

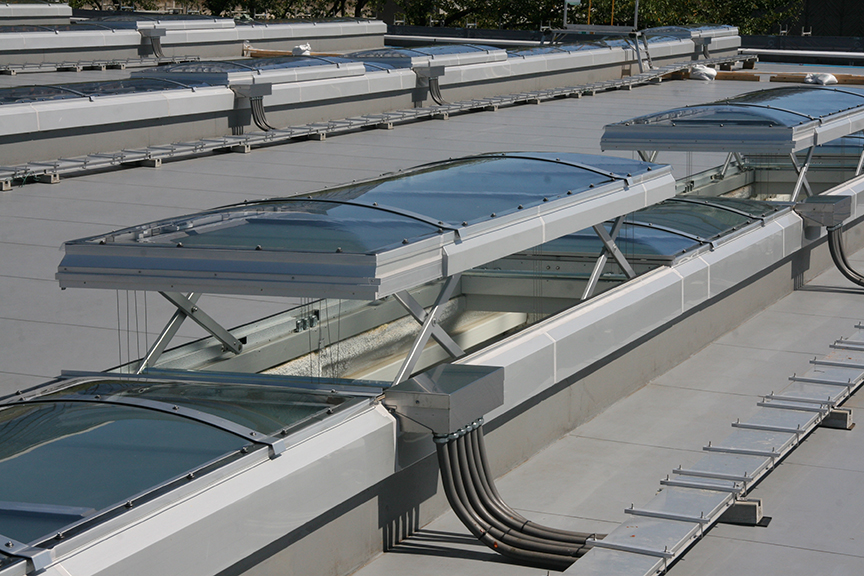

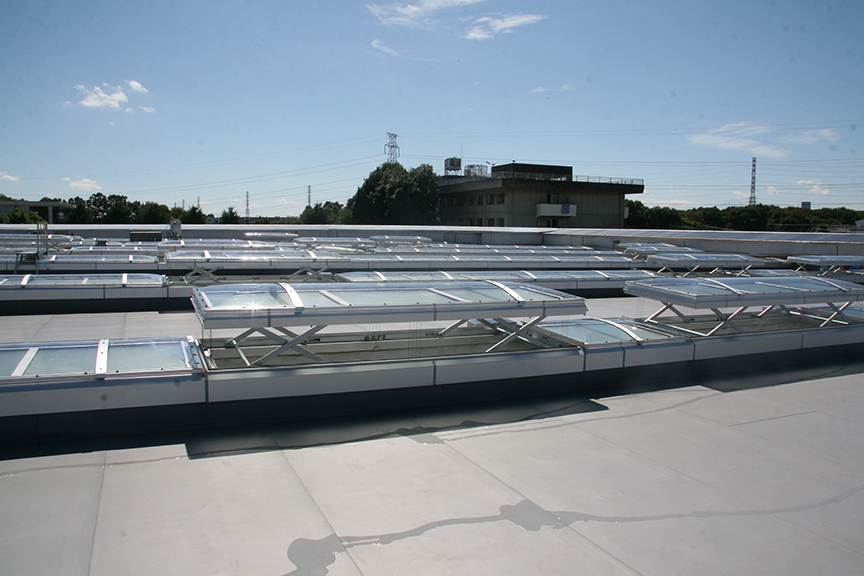

武蔵野美術大学  美術館資料図書館新棟

武蔵野美術大学 美術館資料図書館新棟
武蔵野美術大学 美術館資料図書館新棟

所在地:東京都小平市  設計:藤本壮介建築設計事務所  施工:大成建設(株)

全長40mにわたる特注ドームは低位アーチL型透明ドームでスマートな意匠。連続した上下可動トップライトを各所に配置。電動駆動装置は屋外設置型を使用。

慶応義塾  日吉キャンパス複合施設

慶応義塾 日吉キャンパス複合施設

所在地:神奈川県横浜市  設計:環境デザイン研究所・三菱地所設計 設計監理企業体  施工:東急建設(株)

室内プール上部のラウンジに設置。高さ1.5mで角度45度から60度に切り替わる。

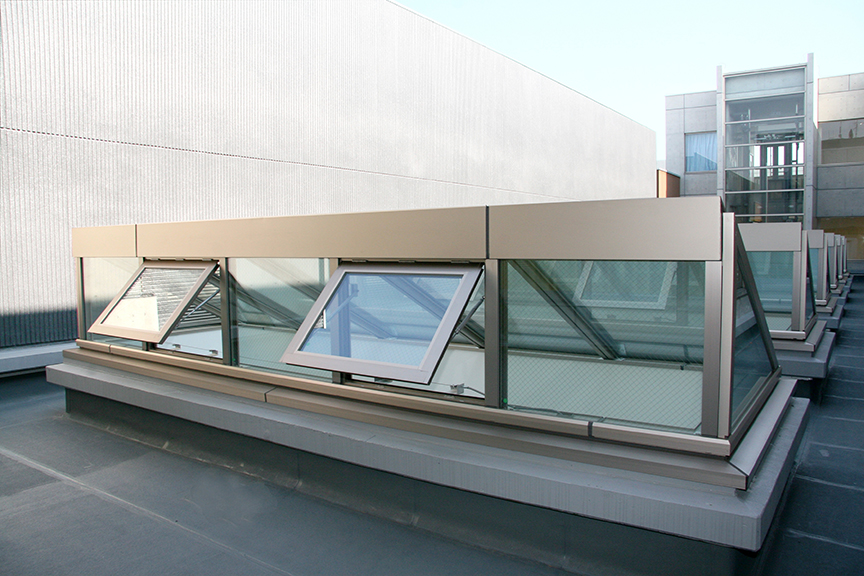

学校法人日出学園

学校法人日出学園

所在地:千葉県市川市  設計:(株)久米設計  施工:戸田建設(株)

人間文化研究機構

人間文化研究機構
人間文化研究機構

所在地:東京都立川市  設計:日本・アールティーケーエル設計共同体  施工:戸田・錢高・清水組JV大林・飛島・東洋JV

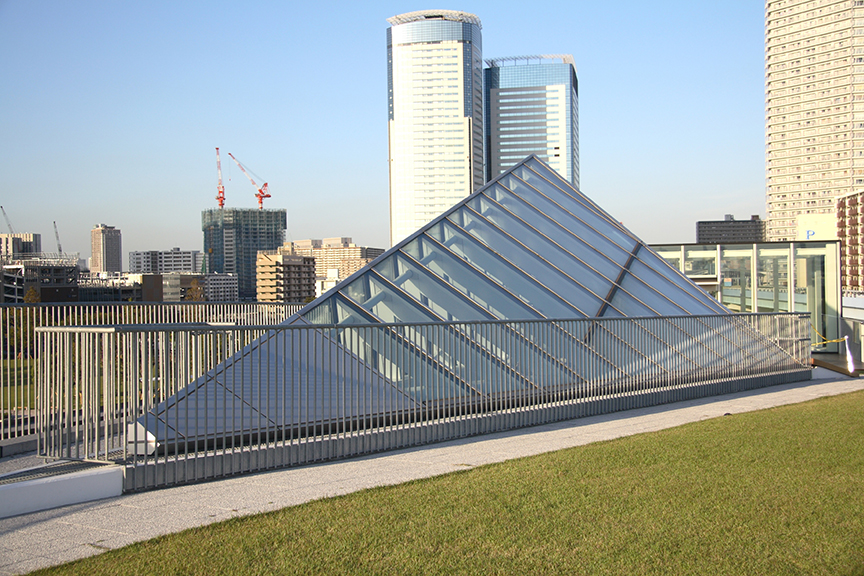

がすてなーに  ガスの科学館

がすてなーに ガスの科学館

所在地:東京都江東区  設計:(株)日建設計東京ガス都市開発設計共同体  施工:大成・戸田・フジタ・西松建設JV

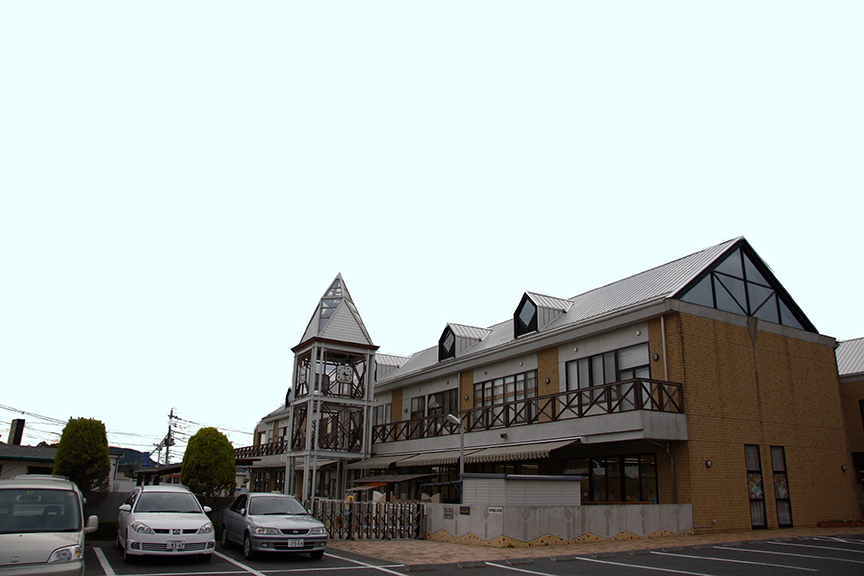

とちぎコミュニティープラザ

とちぎコミュニティープラザ

所在地:栃木市箱森町  設計:(株)新井設計  施工:大林・佐藤JV

庁舎・事務所

JPタワー(旧東京中央郵便局)

JPタワー(旧東京中央郵便局)
JPタワー(旧東京中央郵便局)

所在地:東京都  設計:(株)三菱地所設計  施工:大成建設(株)

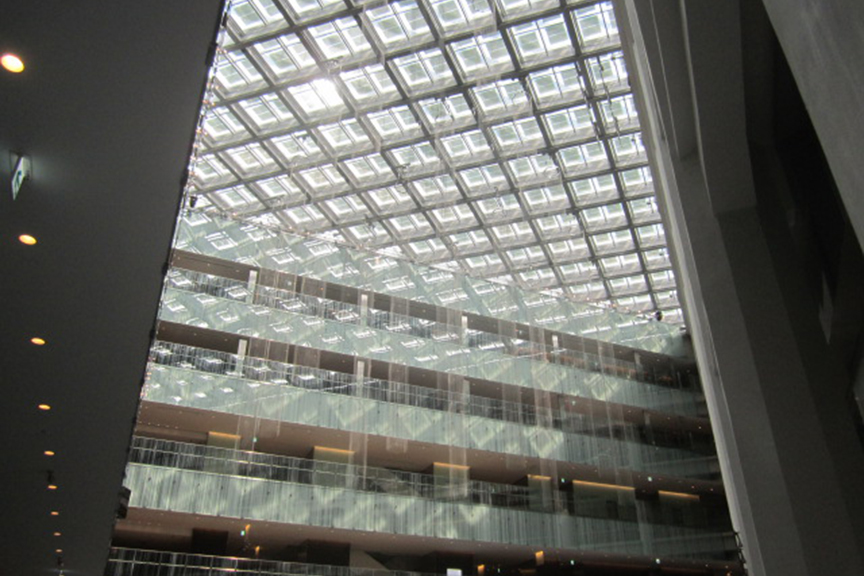

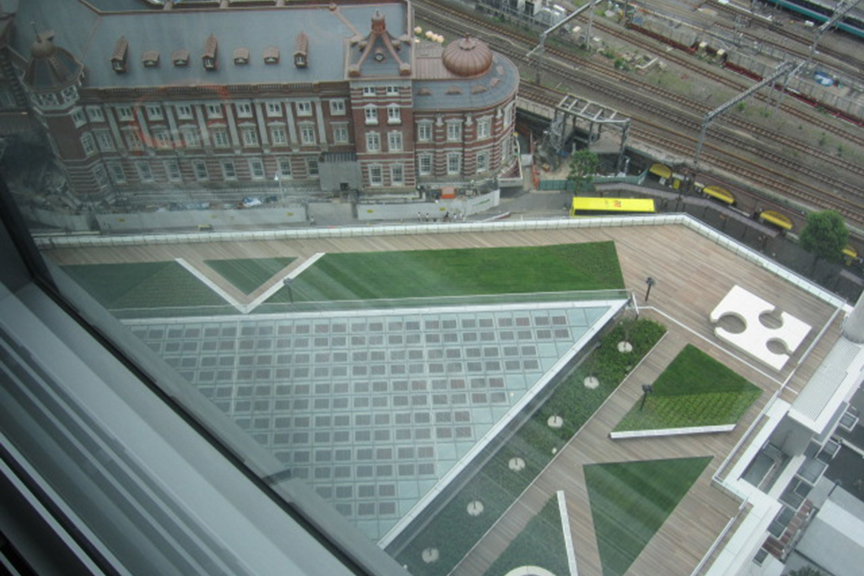

メインエントランス上部の大型三角形トップライトと集中制御システム(自社開発)を施工。集中制御システムはトップライト廻りの排煙窓83枚(5ブロック)の一斉、個別制御に加え15、30、45度の開放角度制御もおこなう。また別区画の換気装置4ブロック分の中継制御も兼ねており、ビル全体の排煙、換気制御が全て集中する特大の制御システムとなる。

湖西市庁舎

湖西市庁舎

所在地:静岡県湖西市  設計:岡設計  施工:(株)中村組

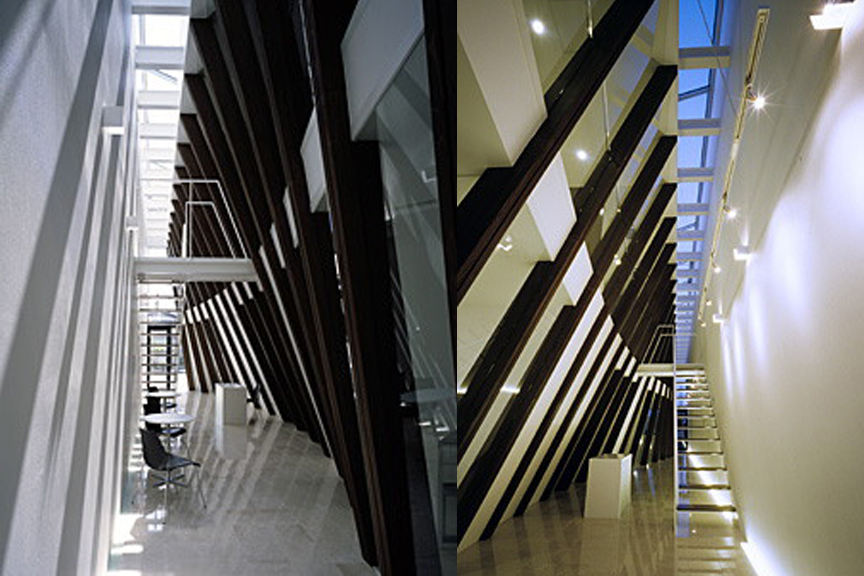

平山電気商会本社ビル

平山電気商会本社ビル

所在地:新潟県村上市  設計:佐藤宏尚建築デザイン・樫原徹建築設計  施工:福田組

明和町新庁舎

明和町新庁舎

所在地:群馬県邑楽郡明和町  設計:松田平田設計  施工:河本工業(株)

商業・宿泊施設

銚子市漁港第1荷さばき所

銚子市漁港第1荷さばき所
銚子市漁港第1荷さばき所

所在地:千葉県銚子市  設計:株式会社センク21  施工:奥村・テクト特定建設工事企業体

1300×4000のフラット上下可動を5台を樋で連結し、一体として9セット施工。開口部には防鳥網、外周には防鳥ワイヤーを設置。可動方法は外付電動駆動方式となっており5台(1セット)を一斉開放としている。

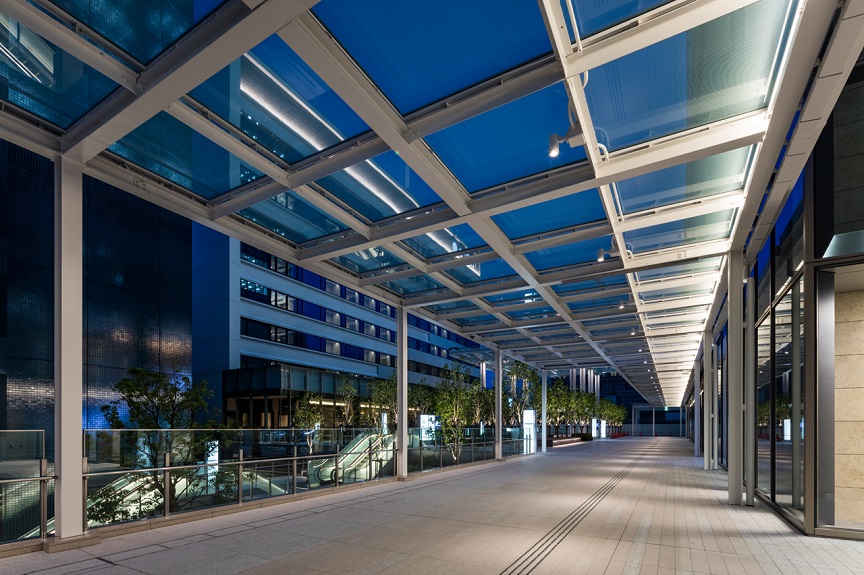

豊洲3-1街区ビル計画

豊洲3-1街区ビル計画

所在地:東京都江東区  設計:(株)三菱地所設計  施工:鹿島建設(株)

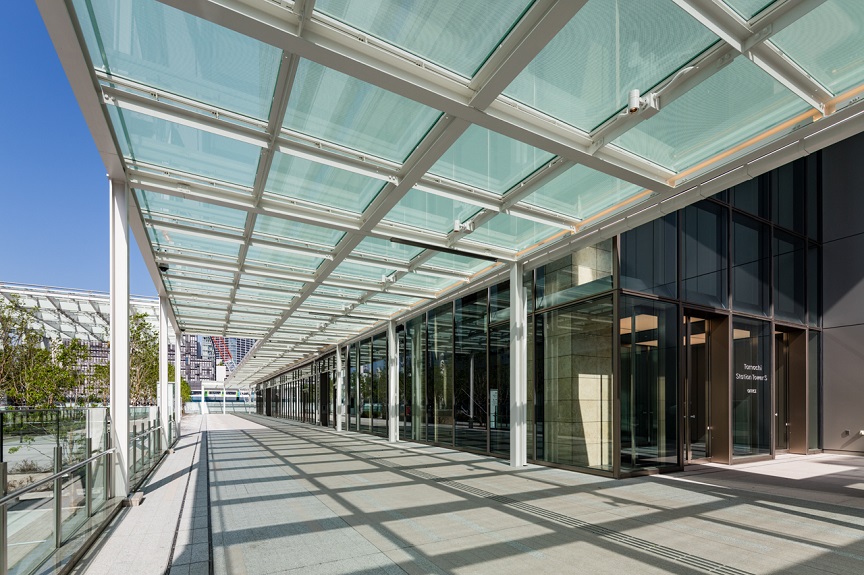

15F屋上に大型ユニット工法トップライトを施工。1ユニットサイズは1.8m×3.6mになり、ガラス、シール工事までを工場で完了し出荷。全90ユニットをタワークレーンで施工し、後期の大幅短縮を実現。他14m×24mのキャノピー庇トップライト、最終全長150mに及ぶ連絡通路パーゴラトップライトなど施工。

目黒雅叙園

目黒雅叙園

所在地:東京都目黒区  設計:(株)日建設計  施工:(株)大林組

大型アトリウムトップライトと吊り天井型の連絡通路トップライト。SSG工法を採用。

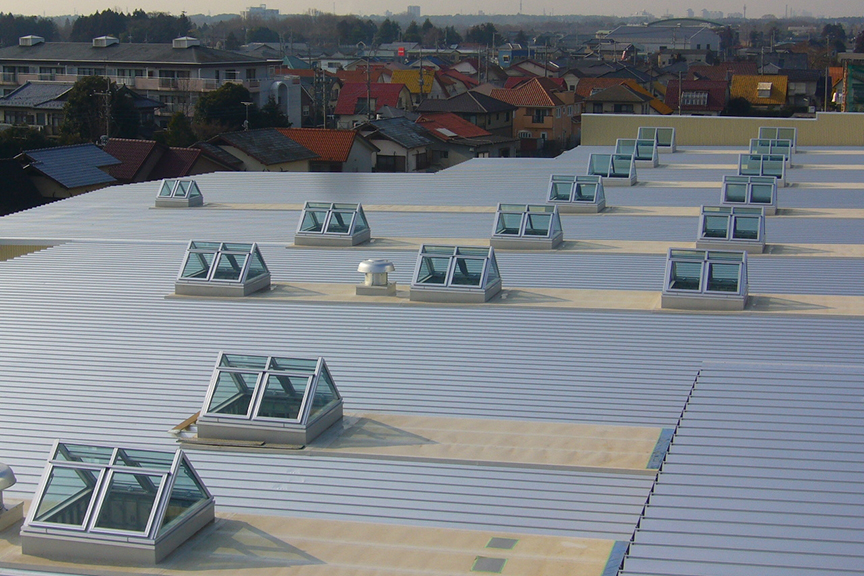

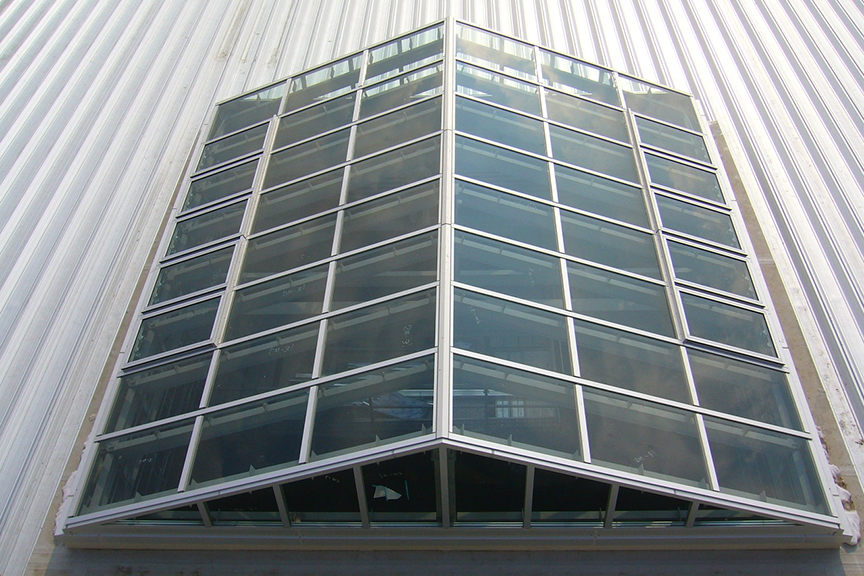

ゼビオドーム つくば学園東大通り店

ゼビオドーム つくば学園東大通り店
ゼビオドーム つくば学園東大通り店

所在地:茨城県つくば市  設計:(株)柊設計  施工:清水建設(株)

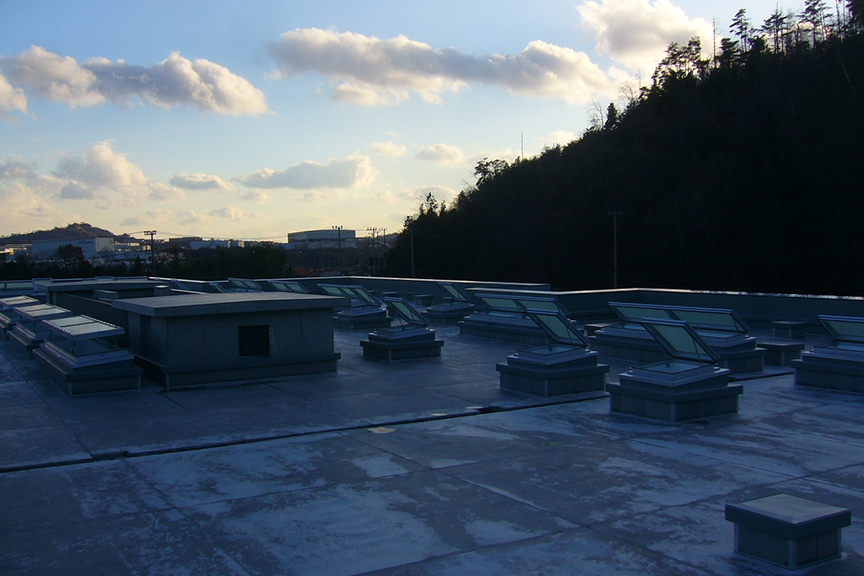

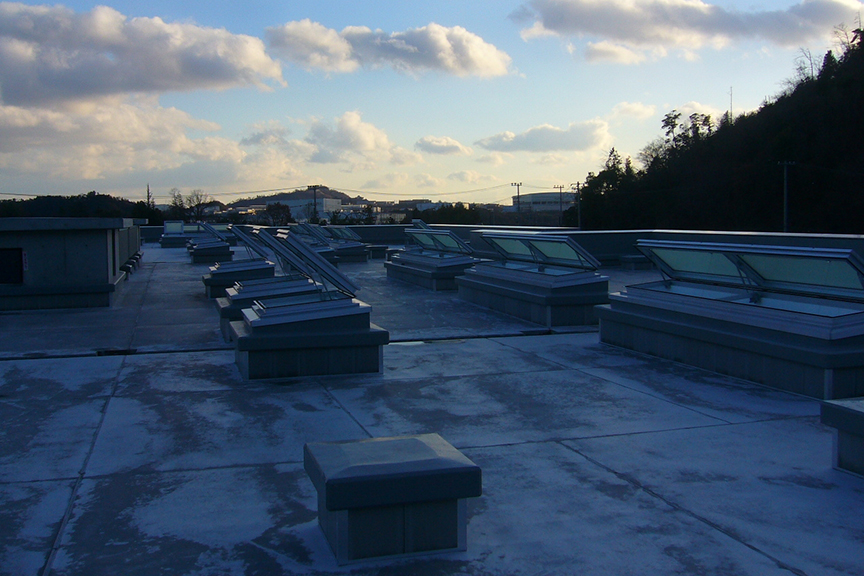

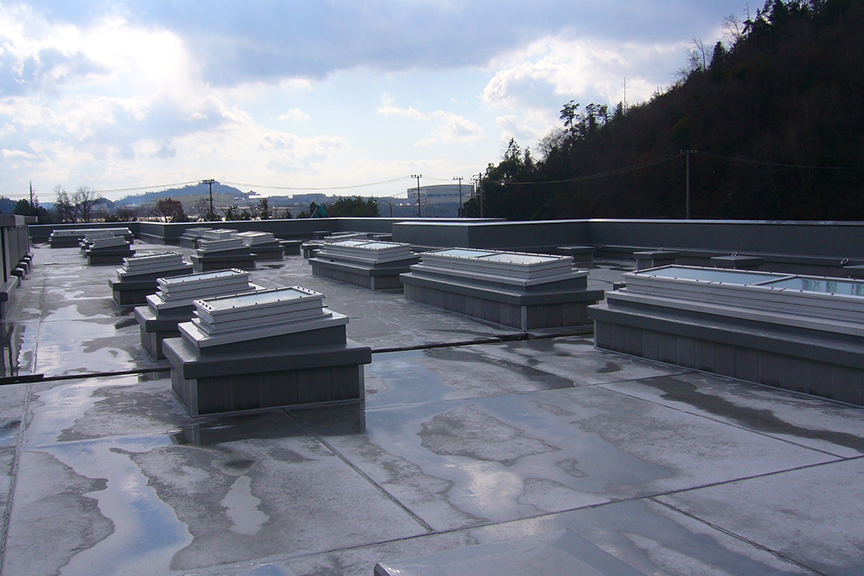

広島市 新火葬場

広島市 新火葬場
広島市 新火葬場
広島市 新火葬場

所在地:広島県広島市  設計:(株)日総建 広島事務所  施工:安藤建設(株)

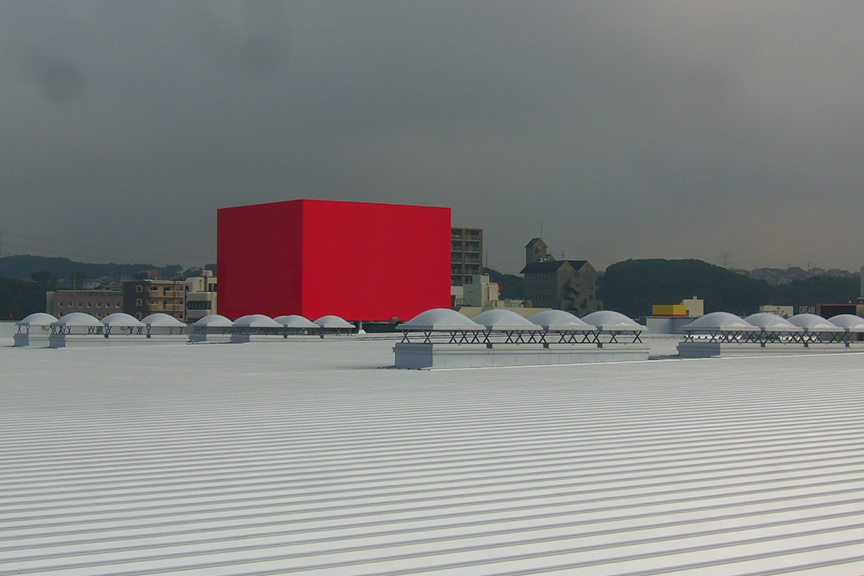

ケーズデンキ 君津店

ケーズデンキ 君津店
ケーズデンキ 君津店

所在地:千葉県君津市  設計:(株)赤坂建築設計事務所  施工:池田工建(株)

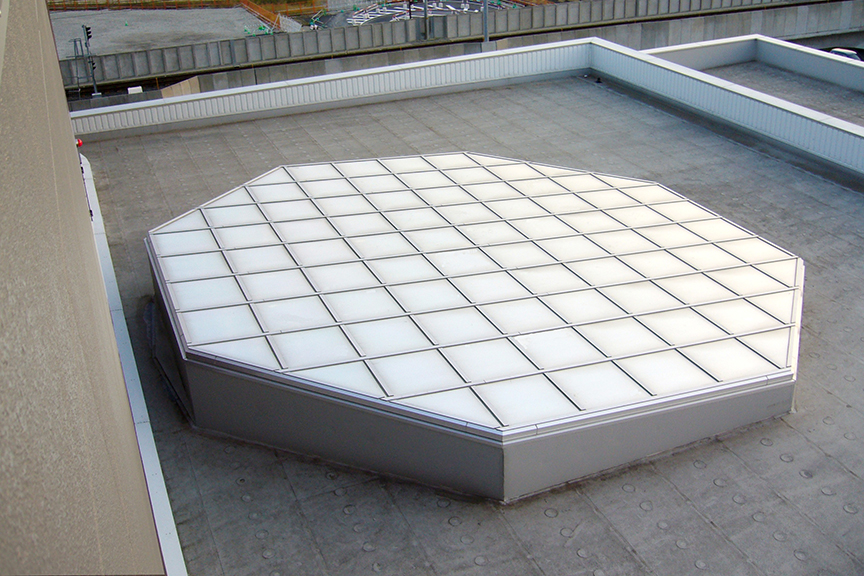

イオン越谷レイクタウンショッピングセンター

イオン越谷レイクタウンショッピングセンター

所在地:埼玉県越谷市  設計:(株)大林組東京本社一級建築士事務所  施工:(株)大林組

鉄道・空港施設

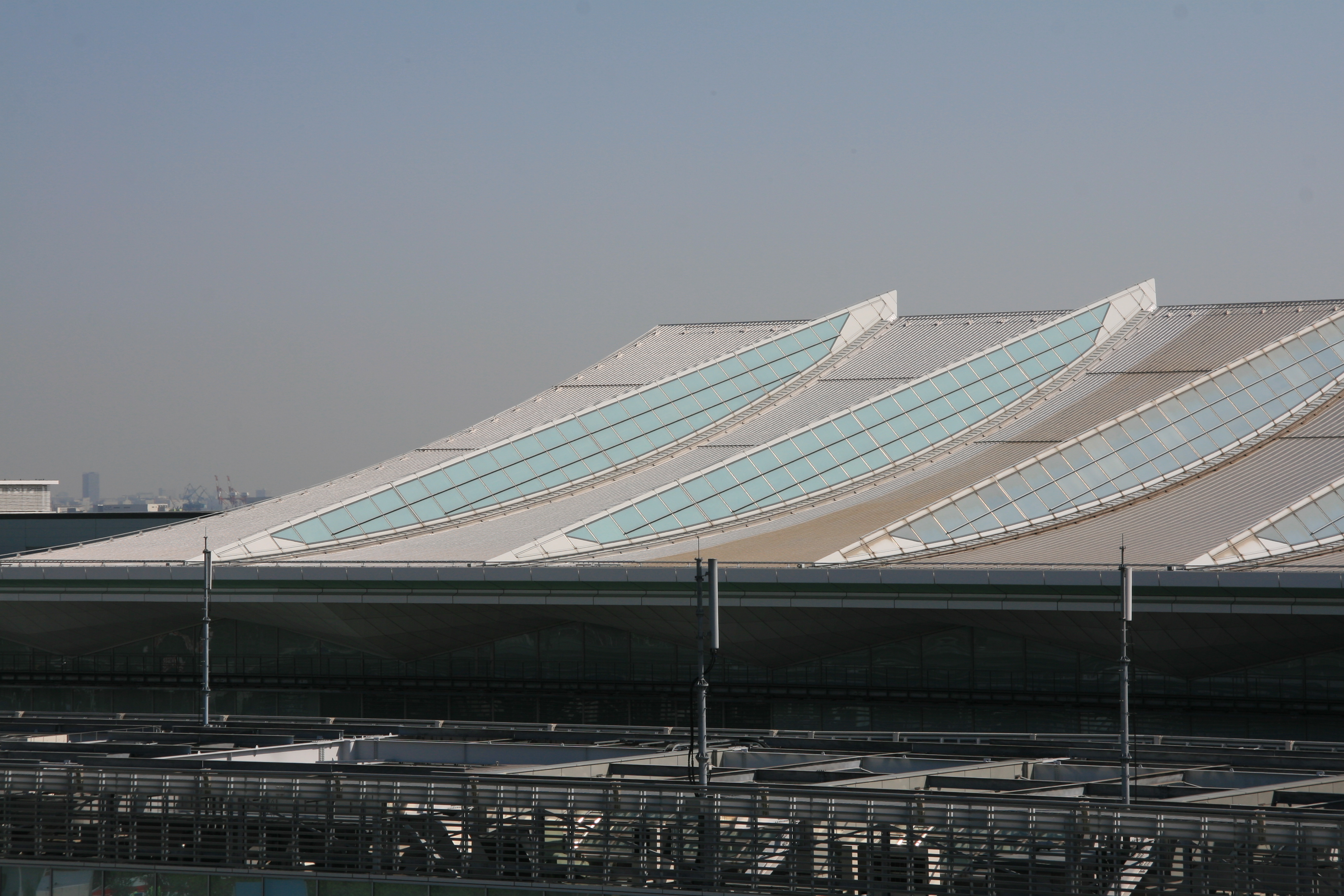

東京国際空港国際線旅客ターミナルビル

東京国際空港国際線旅客ターミナルビル

設計・監理:梓・安井・PCPJ東京国際空港国際線旅客ターミナル設計監理共同企業体  施工:大成建設株式会社 東京支店

羽田空港国際線増築に伴う屋根拡張工事で大型三次元トップライト2基を設置。
全長に対し耐震エキスパンションを2ヶ所設置し変位を吸収する構造になっている。
内観・外観とも意匠性が高く全ての形材を新型で対応した。

LCCターミナルビル

LCCターミナルビル

設計監理:成田国際空港株式会社  施工:大成建設株式会社

本館棟にL型固定高断熱タイプ1300×12200を1基、L型フラット片開き1100×2000を5基設置。
ブリッジ・固定橋に1600×1600上下可動一般タイプ7基を設置。
バッファエリアに1300角片開き40基を設置。

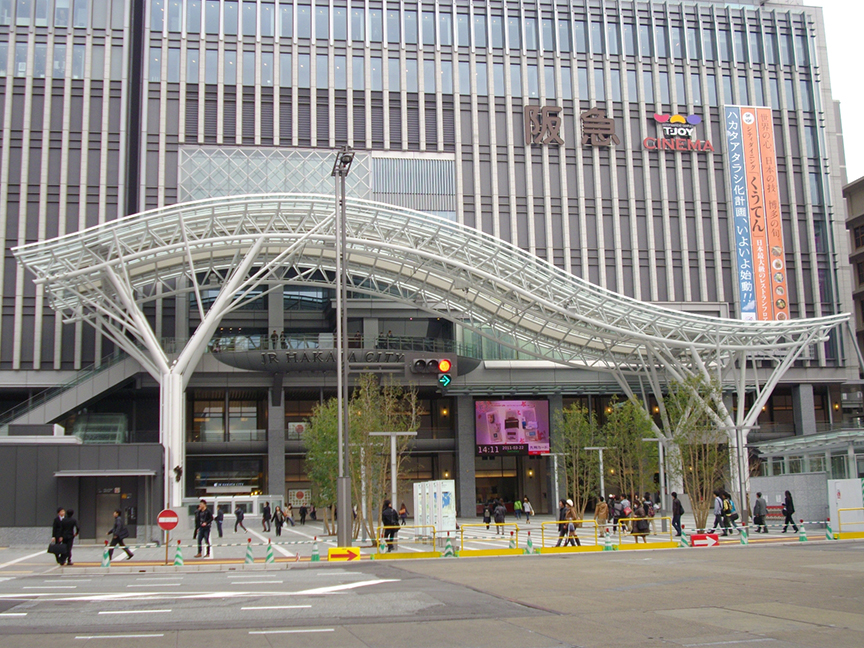

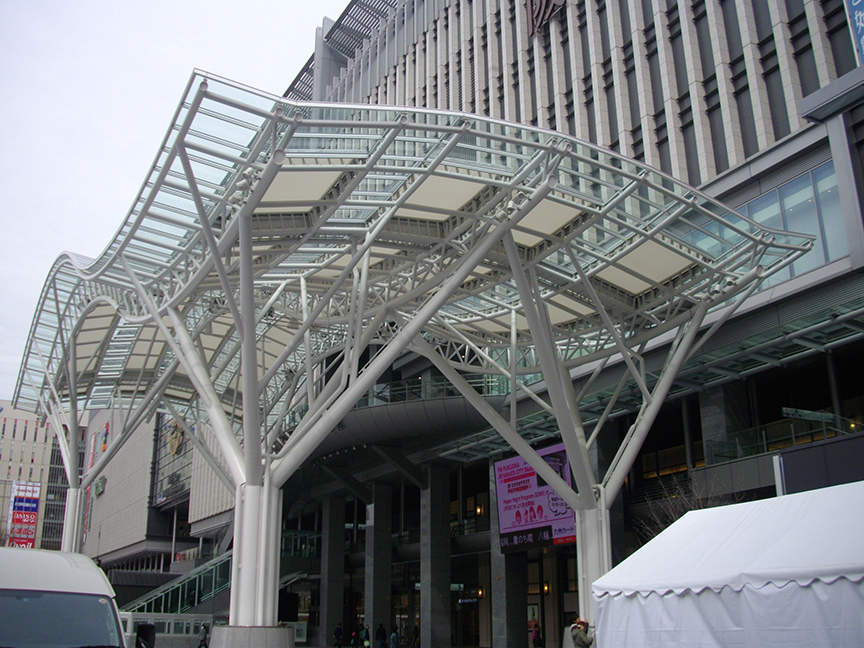

博多駅

博多駅
博多駅
博多駅

所在地:福岡県福岡市博多区  設計:(株)三菱地所設計  施工:清水建設(株)

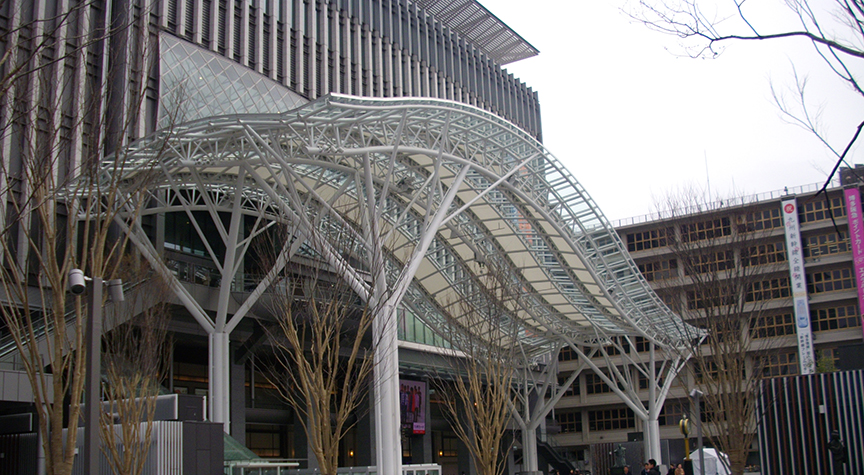

全長60m、全幅22mの大型三次元トップライト。スプライン曲線のみで構成されている為、すべてのフレーム・曲げ物が三次元となっている。ねじれの計算や曲率は三次元CADを導入して解決。

川崎駅

川崎駅

所在地:神奈川県川崎市  設計:(株)日建設計シビル  施工:鹿島・五洋・鉄建・重田JV

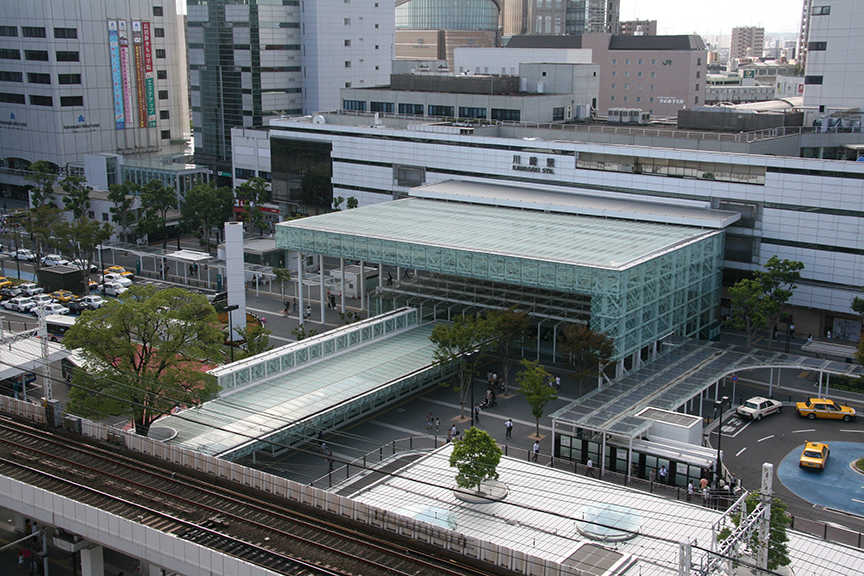

エントランス大型屋根39m×23m、中央サンライト連絡通路全長45mを設置。CT鋼とアルミフレームを組合せ意匠性と強度を両立。エントランス大型屋根ではトップライトを鉄骨ごと4分割させてスライドジャッキダウン工法にて施工。

東京国際空港(羽田)第二旅客ターミナルビル

東京国際空港(羽田)第二旅客ターミナルビル
東京国際空港(羽田)第二旅客ターミナルビル

所在地:東京都大田区  設計:MHS・NTTファシリティーズ・シザーベリJV  施工:大成建設(株)

放物線を描く三次元切妻トップライトを全28台施工。アルミ建材、CT鋼、カバー材・水切りなどの曲げ物も全て三次元加工。

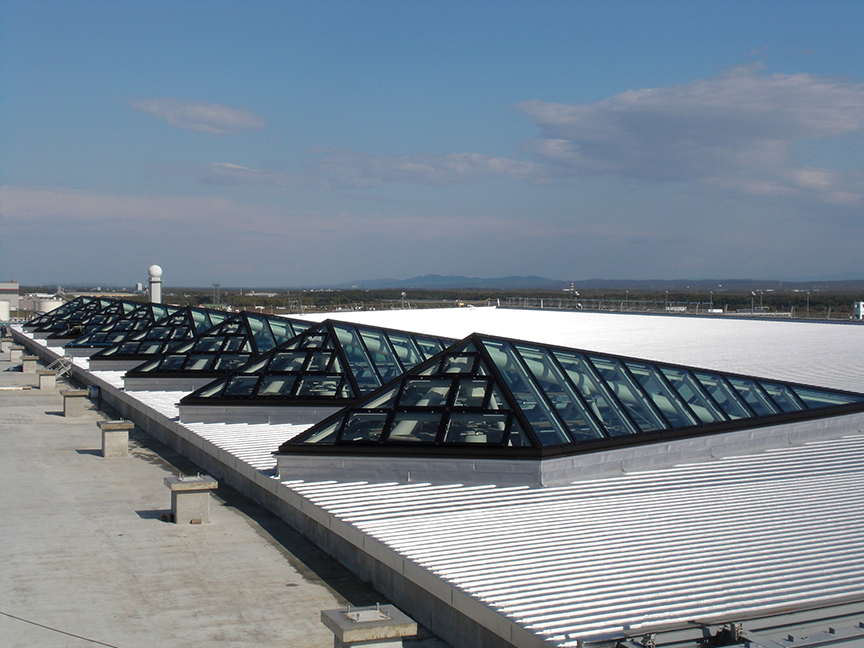

新千歳空港国際線旅客ターミナルビル

新千歳空港国際線旅客ターミナルビル

所在地:北海道千歳市  設計:新千歳空港国際線旅客ターミナル実施設計業務共同体  施工:鹿島・宮坂・荒井 特定建設工事共同企業体

大型の偏芯菱形四角錐トップライト。北海道という過酷な環境下で高い断熱性能を確保する為に排煙窓障子の高断熱工法を採用。

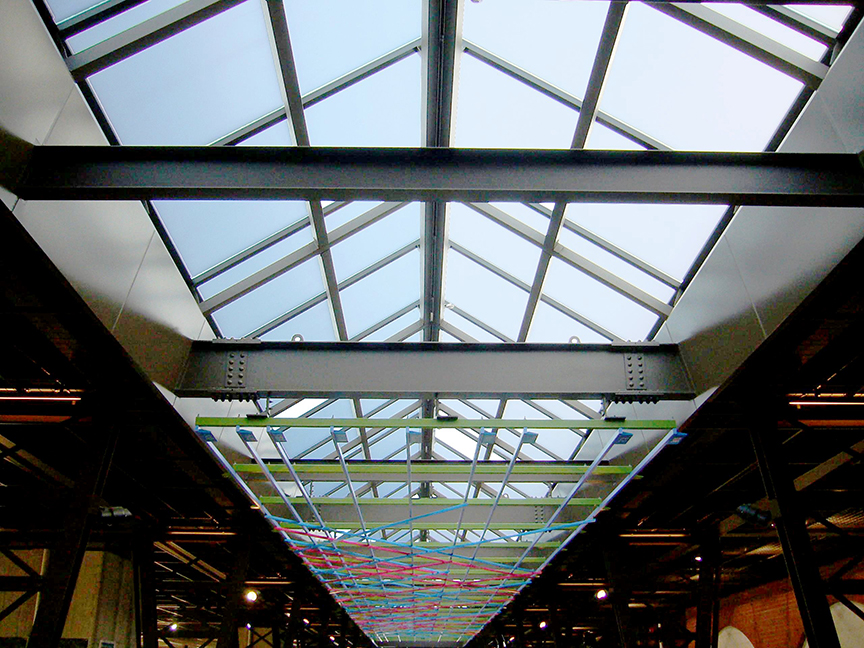

鉄道博物館

鉄道博物館

所在地:埼玉県さいたま市大宮区  設計:JR東日本建築設計事務所  施工:鉄道博物館新築工事共同企業体

その他諸施設

  • 東京エレクトロン宮城(株)本社工場
  • 日清紡(株)千葉工場(千葉県)
  • 東京医科歯科大学霞ヶ浦病院(茨城県)
  • つくばセントラル病院(茨城県)
  • 小野薬品(株)つくば研究所(茨城県)
  • 秋田経法大学付属幼稚園(秋田県)
  • 江田記念病院(神奈川県)
  • オリンパス光学工業(株)八王子事業所(東京都)
  • 大分キャノン第二工場(大分県)
  • 聖マリアンナ医科大学病院(神奈川県)
  • 警視庁池袋警察署(東京都)
  • ドイツ連邦共和国大使館(東京都)
  • 昭和電工(株)HD事業所(千葉県)
  • 東京ミッドタウン(東京都)
  • 日本山村硝子(株)鳴尾浜プラント工場(兵庫県)
  • アステラス製薬(株)(茨城県)
  • 日立建機(株)常陸那珂湊臨港工場(茨城県)
  • 参天製薬(株)奈良研究開発センター(奈良県)
  • 医療法人和光会 一本松病院新南病棟(福岡県)
  • 他多数
